『ベクターワークス』の使い方｜透明度・グラデーションを使う

こちらの記事では、ベクターワークスで塗りつぶした色を透明にするやり方や、グラデーションを作成する方法を確認していきましょう。

※このサイトは広告が含まれております。リンク先の他社サイトにてお買い求めの商品、サービス等について一切の責任を負いません。

透明度の使い方

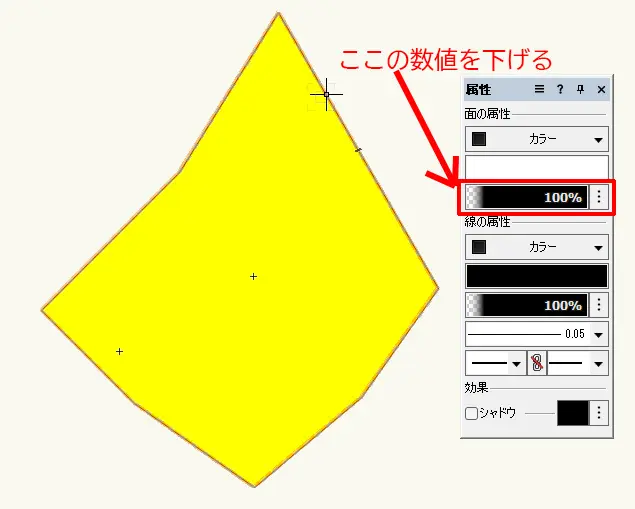

まずは多角形を書き、色を塗りつぶします。次に、属性パレット内の面の属性のパーセンテージが表示されている部分の数値を、スライドして任意の数値に合わせます。パーセンテージを下げれば下げるほど、透明度が高くなっていきます。

透明度使用の為の設定

上記の手順で透明度を下げる事（数値を変える事）ができない場合は設定を変える必要があります。

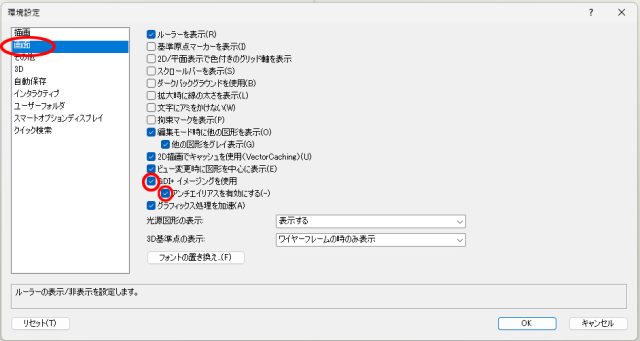

メニューバー→「ツール」→「オプション」→「環境設定」

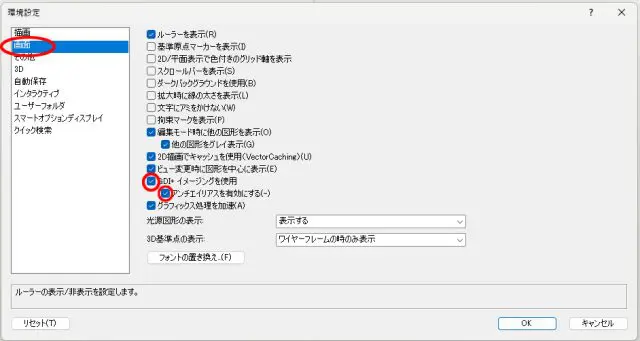

環境設定のダイアログ内で「画面」内の設定事項で「GDI＋を使用」にチェックを入れます。「アンチエイリアスを有効にする（-）」にもチェックを入れます。

作図画面に戻ると、透明度の数値が変える事ができるようになっています。

レイヤ毎に透明度を設定する

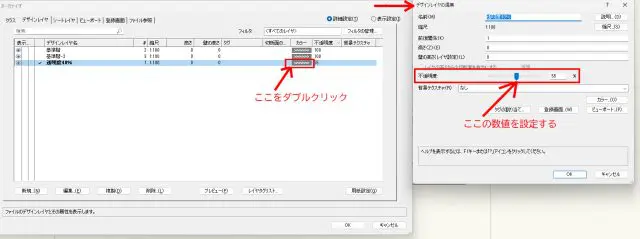

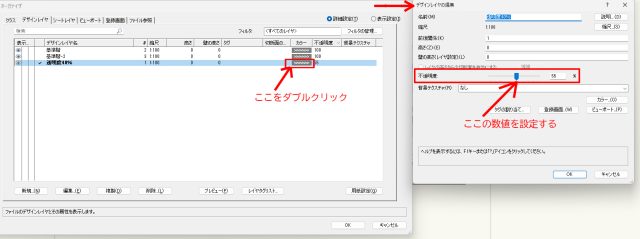

レイヤ毎に透明度の設定をする事ができます。レイヤのオーガナイザーを開き「デザインレイヤ」の設定を行います。「カラー」の部分をダブルクリックすると、「デザインレイヤーの編集」のダイアログ内で「不透明度」の部分を任意の数値に変える事で、このレイヤーに作図される多角形の塗りつぶしは設定したの透明度となります。

気を付けたいのは、そのレイヤで作図した時点で指定した透明度の塗りつぶしが、100％となり、透明度なしの塗りつぶしはできなくなります、透明度のパーセンテージを下げる事はできても、設定の数値以上に上げる事は出来ないので注意しましょう。

塗りつぶしをグラデーションにする

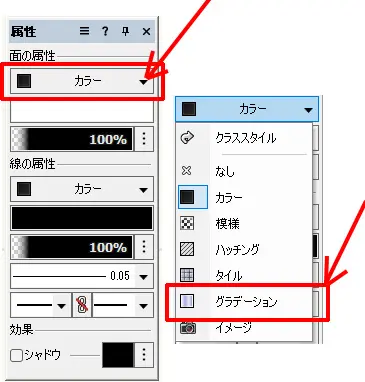

多角形を書き、属性パレット内の面の属性の種類（アイコン横の▼内）の中のグラデーションを選択します。

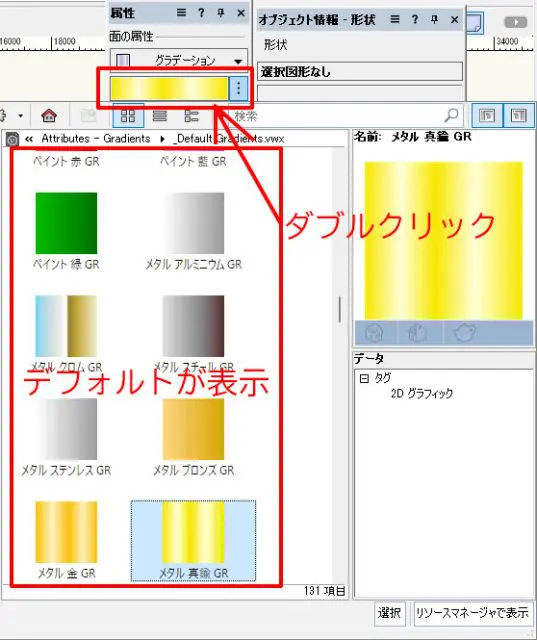

グラデーションの色表示をダブルクリックすると、デフォルトのグラデーションのサンプルがでてきますので、そこから好きな色を選び、塗りつぶす事もできます。

グラデーションを編集する

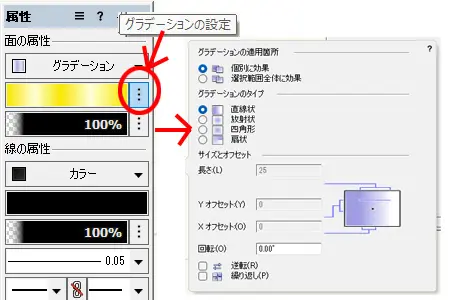

グラデーションを自分で編集する事も可能です。属性パレットの面の色の横の「設定」をクリックします。

設定画面では、グラデーションのタイプの変更から、オフセットの長さの編集も可能です。該当の多角形に合わせていろいろと数値を動かしてみて、どのような形状になるか確認しながら編集を行ってみましょう。また、新規でグラデーションを作成する事も可能です。

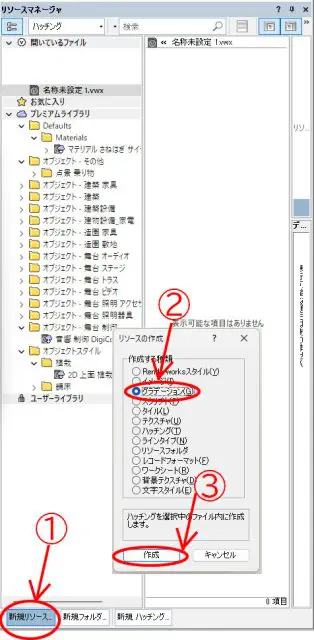

メニューバーの「ウィンド」→「パレット」→「リソースマネージャー」→「新規リソース」→「グラデーション」にチェックを入れ「作成」

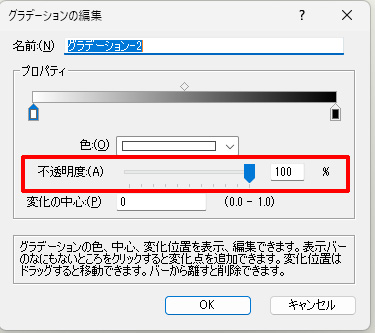

ここでは、属性パレット内ですでに選択されているグラデーションのタイプが適用されており、ここで設定できるのは色とグラデーションの範囲と透明度になります。グラデーションと透明度を組み合わせて、最終的に透明になるグラデーションを作る事もできます。その場合は「不透明度（A）」の数値を0％に設定する事でグラデーションの最後を透明にする事が可能です。背景の色や柄と組み合わせたい時などに重宝します。

このように、透明度やグラデーションを使って様々な表現が可能になっています、作図に際に積極的に取り入れる事で、質の高い図面を作成していく事ができると思います。
