『AutoCAD』ブロックを作成し作図効率を上げる

この記事では、AutoCADを使用して建築図面を作成する為の基本的な操作方法について説明します。



今回はブロックの作成方法と活用方法を解説します。

ブロックとは何か

ブロックとはグループ化(組み分け)の一種で、既に作図基本③にて「レイヤーを分ける」というグループ化する方法をお伝えしていますが、それとは別のものです。



ブロック機能によりグループ化すると、そのブロックのオブジェクトを編集することで、ブロックのコピーも自動的に修正されます。



使い方は様々ですが、例えば「柱」を幾つもプロットした場合に、柱の大きさが変更されたとしましょう。その時、柱をブロック化していれば、ブロックを編集することで、全てのプロットされた柱を一括で修正可能となります。

ブロックの実行方法

いずれかの操作で実行可能です
・リボンメニュー「ホーム」→「ブロック」→「作成」(「バージョンによっては「登録」)

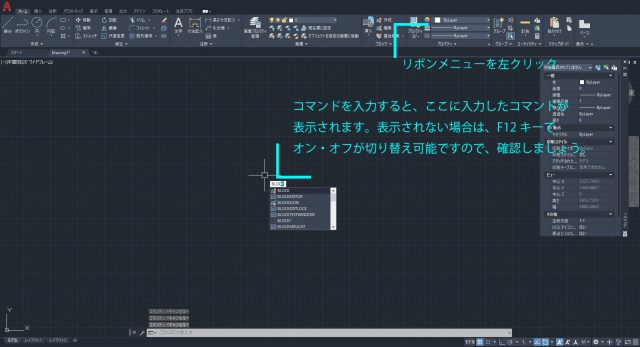

・フルコマンド「BLOCK」を入力してEnterキー
・エイリアス「B」を入力してEnterキー



エイリアスでの実行方法として主に解説します。

例として、オブジェクトを用意します。今回は簡易的な300mm×300mmの柱を想定します。

① 「B」を入力してEnterキーによりブロック作成を実行します。

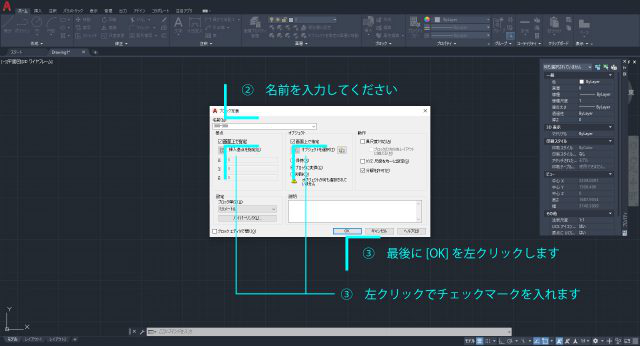

② 名前を柱300-300とします。当然なんでも良いですが、作図を進めるとブロックが複数作成される場合もあり、名前で検索することが可能です。ある程度検索する際に分かり易い方が良いでしょう。
③ 基点及びオブジェクトの[画面上で指定]のチェックボックスが、初期設定では未チェックとなっています。どちらも左クリックによりチェックし、[OK]を左クリックします。

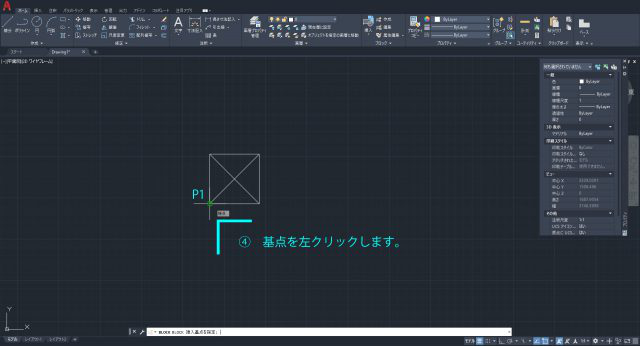

④ 自動的に作図画面に戻ります。先ず基点(P1)を左クリックにより指定します。
⑤ 次にブロック化するオブジェクトを選択します。柱を全て選択しましょう。(ブロックコマンド実行前にオブジェクトを選択しておくことで、この操作は省略可能です。)

⑥ Enterキーを押せば、選択したオブジェクトがブロック化され、コマンドが自動終了します。

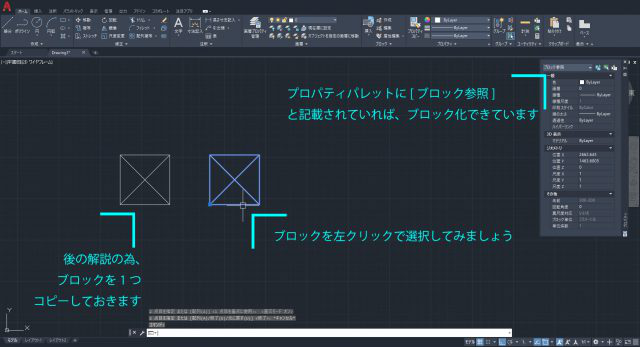

ブロック化したオブジェクトにピックボックスを合わせて左クリック選択してみましょう。(選択方法の詳細は、別記事の作図基本①を参照してください。)



プロパティパレット(別記事の作図基本⑤)の上部が[ブロック参照]となっていることを確認できれば、ブロック化できています。





後の作業で、ブロックの効果を確認する為に、ブロックを1つコピーしましょう。

ブロックの編集方法①

ブロックの編集方法は2種類あります。どちらも作図において使い分けしますので、覚えておくと良いです。

1つ目は「ブロック編集エディタ画面」での編集です。

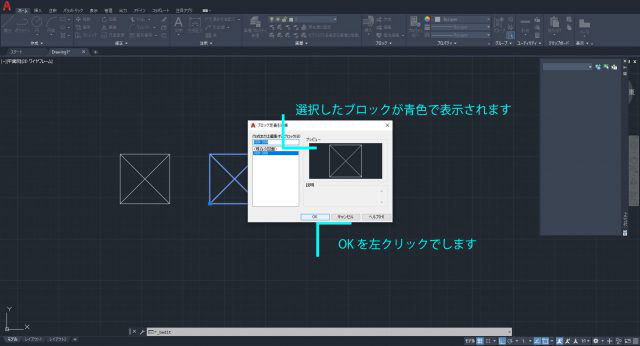

① ブロック化されたオブジェクトをダブルクリックすると[ブロック定義を編集]という画面が出てきますので、編集しようとしているブロックが、作成したブロックであること-青い塗りつぶし表示が選択されていることを示します。-を確認し、[OK]をクリックします。または、エイリアス[BE]でも同様な操作が可能です。

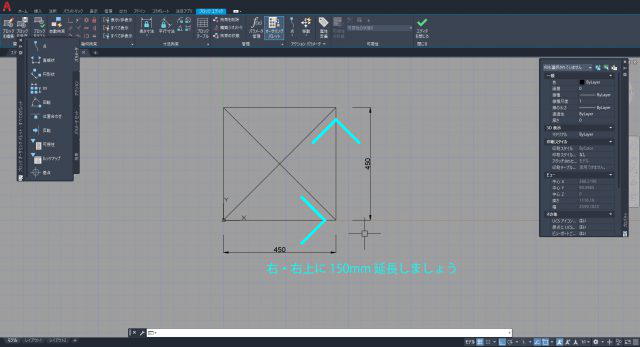

② 背景がグレーの画面になります。この画面ではブロックのみが表示されます。ストレッチコマンド(別記事、作図基本②を参照)を実行し、300×300を450×450に変更しましょう。この時、ブロックの起点とした側をストレッチしない方が良いです。右側及び上側に150mmずつ延長しましょう。

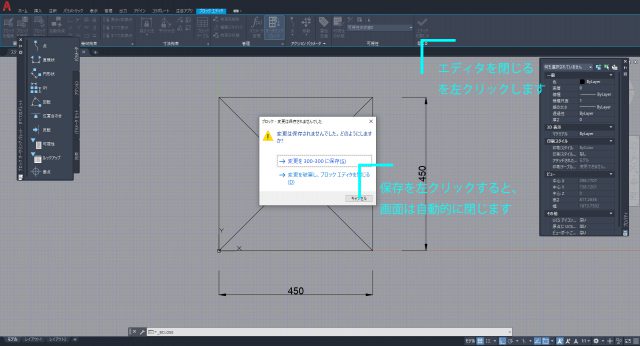

③ [エディタを閉じる]を左クリックします。クリックすると、変更を保存するか破棄するか問われますので、保存を左クリックします。または、コマンド[BC]を入力しても同様な操作が可能です。

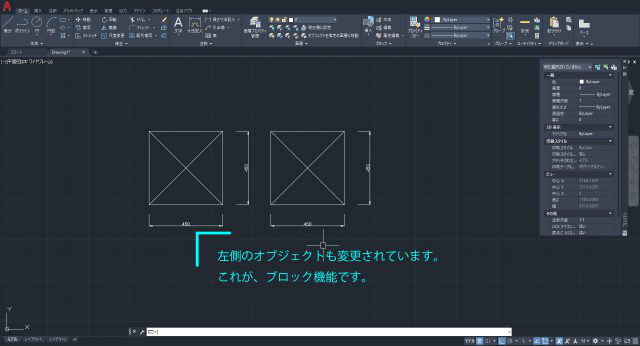

④ 元の作図画面に戻ります。コピーしたもう一つのブロックも、変更が反映されていることを確認しましょう。

ブロックの編集方法②

2つ目の編集方法は「インプレイス参照編集」です。



AutoCADでは、別のAutoCADで作成した図面を、外部リンク(参照)として、現在作成している図面に表示させることが出来ます。当然、外部リンクは別のAutoCAD図面なので簡単に編集できませんが、「インプレイス参照編集」機能により、外部参照図面を編集することが出来ます。その延長※として、ブロックも同様に編集ができます。



※AutoCADでは外部参照もブロックも似たようなデータの扱い方で、「グループ化により新たな作図ファイルを生成し、それを作図画面に表示させている」というニュアンスが近いです。



こちらの編集方法は、実は使い勝手が良いため、コマンドも含めて紹介します。

いずれかの操作で実行可能です
・リボンメニュー「挿入」→「参照編集」
・フルコマンド「REFEDIT」を入力してEnterキー
・エイリアスは残念ながら初期設定がありません。

エイリアスを登録すべきコマンドだと思いますが、作図する人の判断はそれぞれなので、別記事「作図補助となる基本的設定」でエイリアスの登録方法を紹介しています。使用頻度に合わせて、そちらもご覧になってください。



コマンドでの実行方法として主に解説します。

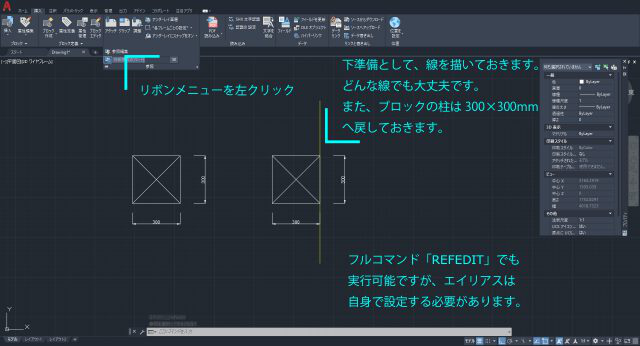

下準備として、ブロック化されていない、単線を描いておきます。



① 「REFEDIT」を入力してEnterキーにより参照編集を実行します。

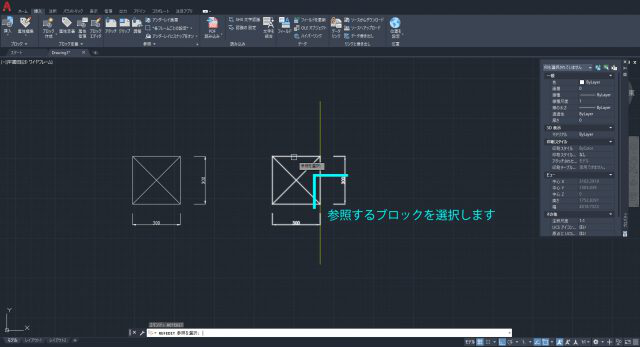

② 編集するブロックを左クリックにより選択します。

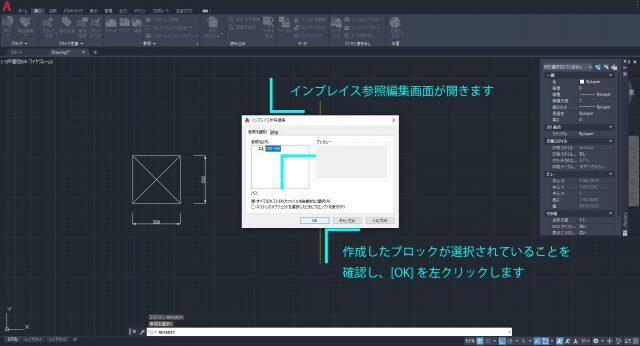

③ インプレイス参照編集メニューが表示されますので、参照するブロックが編集したいブロックであること-青い塗りつぶし表示が選択されていることを示します。-を確認し、[OK]を左クリックします。

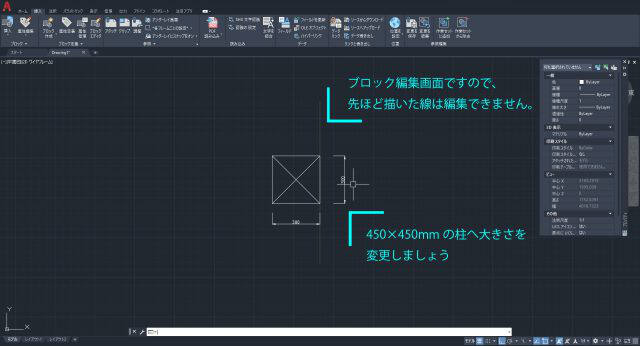

④ 一見何も変わりませんが、ブロック化したオブジェクトが編集できること、そして下準備として描いた線の色が薄くなり、編集できないことを確認してください。

⑤ ストレッチコマンド(別記事、作図基本②を参照)を実行し、300×300を450×450に変更しましょう。この時、ブロックの起点とした側をストレッチしない方が良いです。右側及び上側に150mmずつ延長しましょう。

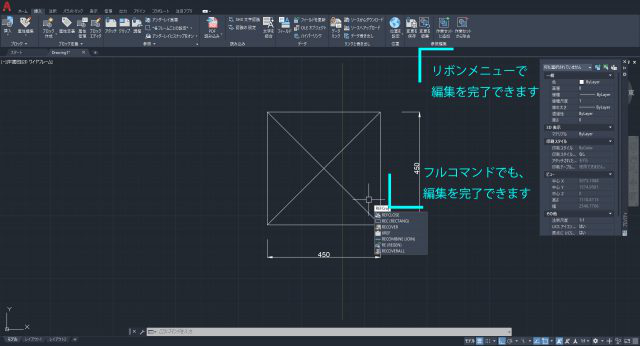

⑥ [変更を保存]又は[変更を破棄]を左クリックすると確認画面が出ますので、[OK]でコマンドが終了します。または、コマンド[REFCLOSE]を入力しても同様な操作が可能です。



「ブロック編集エディタ画面」と違い、作成している他の線を背景に表示しながら編集を行えるのが、「インプレイス参照編集」の特徴です。



今回の例では、柱という単純な形態を編集しましたので、どちらの編集方法でも良いと思われますが、実務での作図は複雑な場合もあります。作成している他の線も表示させながらブロックを編集することが出来るので、図面の中である程度のグループ化が可能です。



例えば、大型施設の配置図等は、建物だけでなく外構部分にも多くの作図・設計要素があります。建物を1つのブロックとし、外構も一つのブロックとすることで、より効率的に変更や検討が行える場合もあります。そのような場合に、「インプレイス参照編集」の便利さを実感できます。

まとめ

ブロックの作成・編集方法の紹介は以上になります。



機能はシンプルですが、様々な場面で活用が出来ます。
「同じオブジェクトの繰り返しの場合」、「図面の中で作図するもののグループ化を行いたい場合」に非常に便利です。



ちなみに、AutoCADには、グループ化というコマンドもあります。グループ化したもの自体の編集が行えませんが、興味があれば[GROUP]でグループ化、[UNGROUP]でグループ化解除です。



例えば他の方が作成したAutoCAD図面にグループ化されたものがある場合が稀にありますので、解除方法を覚えておくと良いです。
