『AutoCAD』UCS(ユーザー座標系)により作図効率を上げる

この記事では、AutoCADを使用して建築図面を作成する為の基本的な操作方法について説明します。



今回の記事では、UCS(ユーザー座標系)の設定方法について解説します。



UCS(ユーザー座標系)は、AutoCADを普段利用する人でも知らない方がいらっしゃるかもしれません。



知らなくても作図自体はある程度出来ますが、知っていると効率を上げられる場面が多いので、建築作図に利用できるUCS(ユーザー座標系)の設定方法を紹介します。

AutoCADの水平・垂直を変更する

AutoCADでは、F8キーを押すことで、水平・垂直に線を作成するかしないかを選択できます。

この機能自体は、どの作図ソフトでも扱いがあり、線を真っ直ぐ引くという、作図の作業としてとても重要です。

一方で、斜めの線には実は弱く、図面として作成する上では、線の始点と終点が決まっているか、水平・垂直に対して角度を定めるか、によって斜めの線が生まれます。

さて、この斜めの線ですが、建物を作図する上では、そこまで頻度の高い利用はしません



しかし、配置図や外構図といった、敷地と建物の関係を示す図面では、敷地がそもそも水平・垂直になっていない場合が通常であり、斜めの線が多数生まれます。

斜めの敷地境界線を基準に作図を進める必要が出てくると、とたんにCADとは操作しにくいものだと感じることも多々あります。

UCS(ユーザー座標系)とは、その水平・垂直を固定する角度を変更する設定となります。

UCS(ユーザー座標系)を設定・解除する

準備として、斜めの線を適当に引いておきます。



リボンメニューから機能を呼び出す方法から解説します。

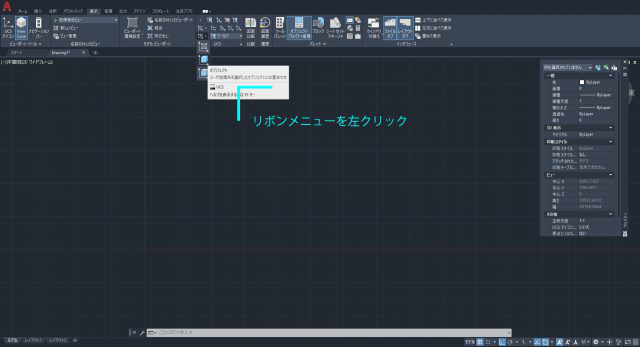

[表示]タブの[UCS]から、[オブジェクト]を選択しコマンドを実行します。





詳しくは解説しませんが、AutoCADのクラシックモードやそれに近い設定で、普段リボンメニューを表示させていない方でも利用できるように、機能の呼び出し方を伝えます。

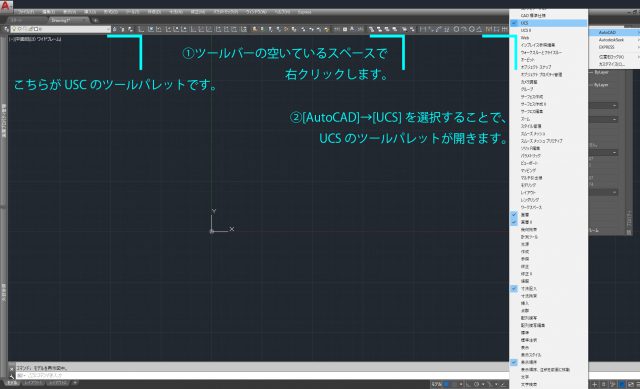

① AutoCADのツールバーの空いているスペースで右クリックをします。

[AutoCAD][UCS]という流れで、UCSのツールパレットを表示できます。





さて、実際に使用してみましょう。



2次元の建築図面で覚えることは2つです。
1つは、軸の変更と仕方、もう1つは、元に戻す方法です。

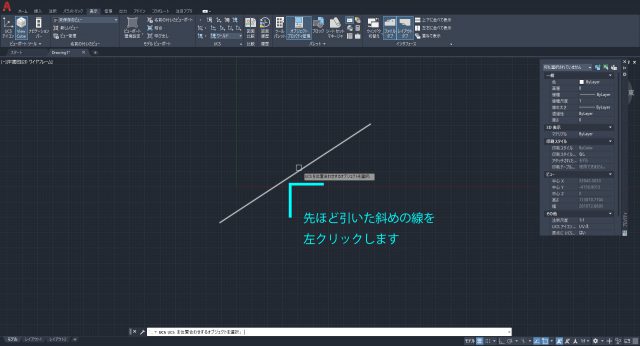

先ず、軸の変更の仕方ですが、アイコンを左クリックしてから、斜めに引いた線を左クリックします。

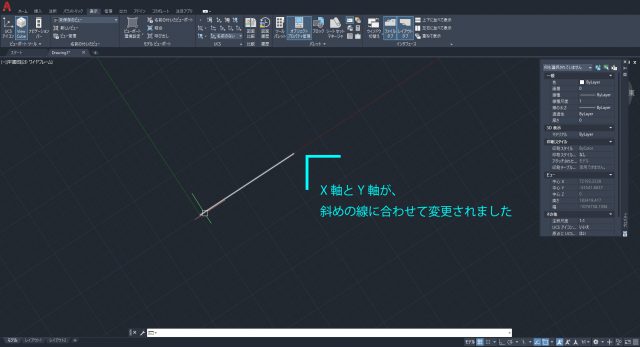

すると、X軸とY軸が、その斜めの線の角度に変更されます。

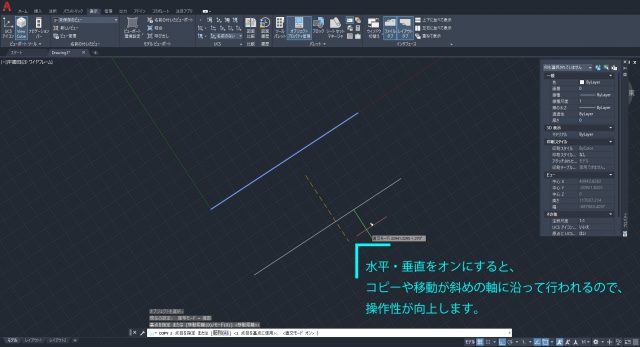

この状態で、水平・垂直をオン(F8で切替)にすると、X軸とY軸の角度に合わせた移動になります。そのため、移動やコピー等が斜めの線に対して実行し易くなります

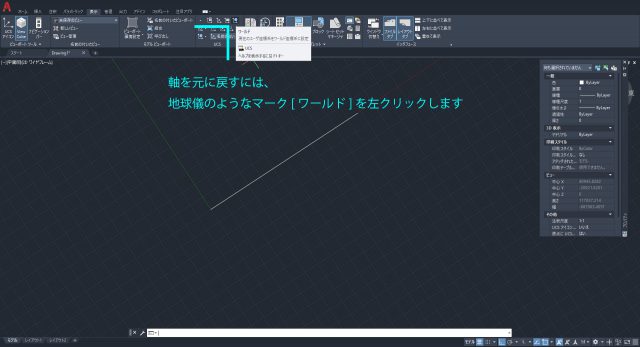

解除する為には、地球儀のマークのアイコンを左クリックします。
これで、X軸とY軸が、今までの水平・垂直に合わせられます





フルコマンドからUCSを実行することも可能ですが、先ほどとは少し操作が違います。

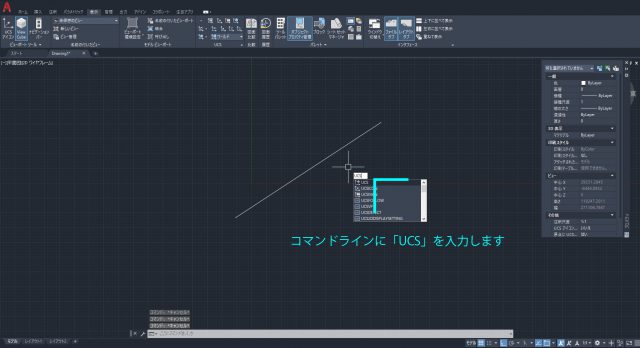

① フルコマンド「UCS」を入力します。

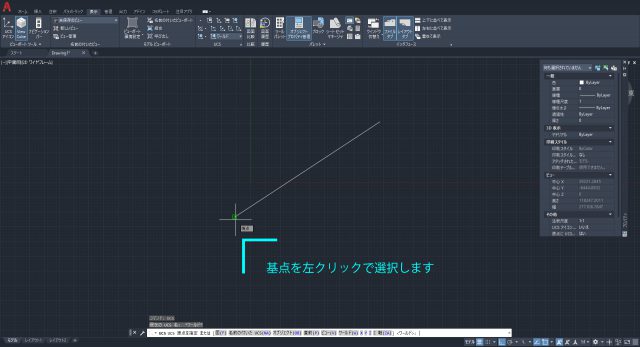

② 軸にする線の基点を左クリックします。

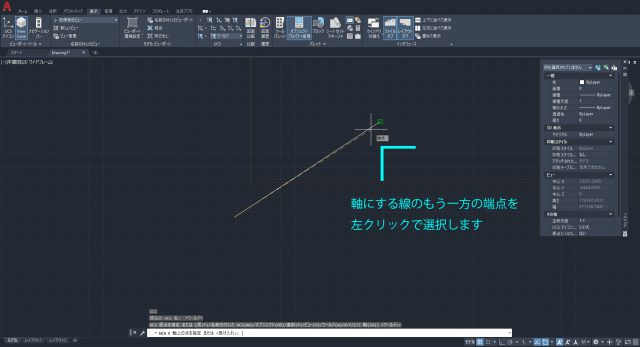

③ もう一方の端点を左クリックします。

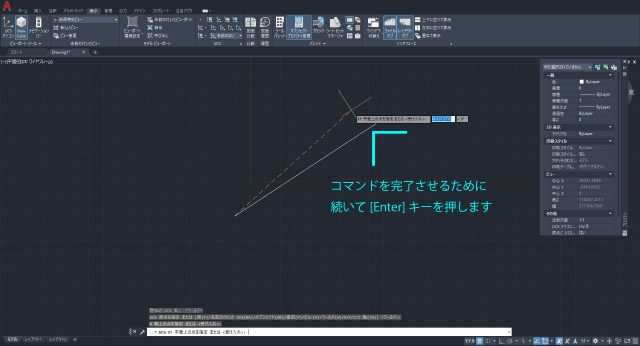

④ コマンドを完了させる為に[Enter]キーを押して、軸が変更されます。





UCSの設定は、軸を元に戻す[ワールド]にコマンドが無く、多少操作が必要であることは、他のコマンドと違います。慣れれば、斜めの線が存在する図面でも、難なく作図を進めることが出来ます。



作図する図面次第なコマンドではありますが、是非利用してみてください。



UCS(ユーザー座標系)の設定方法の解説は以上になります。
