『Jw_cad』の使い方 | 図形の移動・複写

円、四角形、文字など図形データが出来上がったら今度はそれらを指定の位置まで移動する事や、コピーする事もケースとして出てきます。その為にはどこからどこまでを対象にするのか、先ずはその範囲を決める必要があります。

今回は、図形の移動や複写についてご説明します。

操作本を横に置いておきたい人は、職工所スタッフが厳選したJW-CADソフトのお役立ち本をご紹介してますのでご覧ください。

JW-CADの基礎知識

※タップで各カテゴリページが開きます。




JW-CADを学ぶ・極める本

職工所スタッフ厳選のよく売れているJW-CADの本を集めてみました。下の記事では、専門性や参考度などをランキング化(★5つ)して紹介。「 JW-CADの本おすすめ人気ランキング10選 」も参考に‼

↓タップしてAmazonで確認する↓



img src=”https://ir-jp.amazon-adsystem.com/e/ir?t=archestamazon-22&language=ja_JP&l=li1&o=9&a=4767822130″ width=”1″ height=”1″ border=”0″ alt=”” style=”border:none !important; margin:0px !important;” />






範囲指定をしよう

下図に〇・□・△・文字データ(サンプル)を並べますのでこれらを使って説明します。

試しに〇を範囲指定してみます。

先ずは「範囲」というブロックをクリックし、〇を覆うように範囲指定します。やり方は左クリックで範囲指定する始点を決め、対象の図形を覆うようにマウスを動かし指定したい範囲の終点で左クリックを行います。

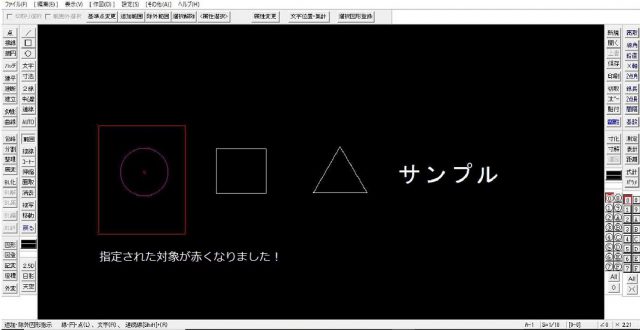

指定したい範囲の終点で左クリック

指定された対象が赤くなる

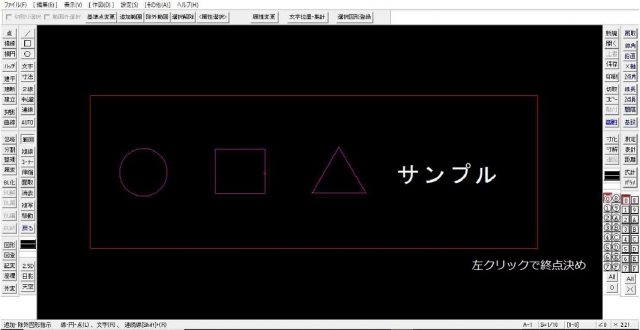

同じ方法ですべての図形を範囲指定してみます。全ての図形を覆うように始点と終点を決めます。

始点と終点を決めます



上図で全てを覆うように範囲指定しましたが、文字だけ赤くなっていません。つまり、〇と□と△は範囲指定出来ましたが、文字は指定範囲外として扱われましたということです。

範囲指定する際の終点を左クリックで決めると文字は含まれません。逆に右クリックで終点を決めると文字を含む範囲指定になります。

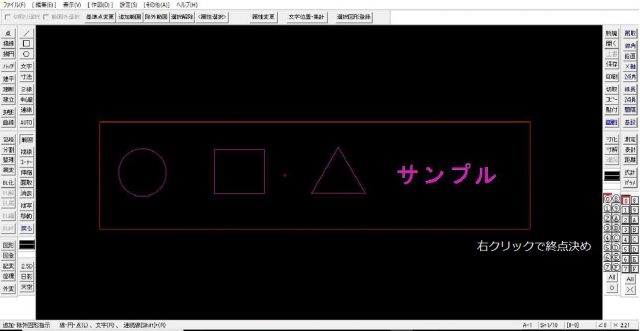

右クリックで終点を決める



今度は範囲指定した後から指定範囲の追加・除外を行います。

指定範囲の除外方法

上図のように全て範囲指定されていますが、ここから□と△だけ指定範囲の対象外にしてみます。

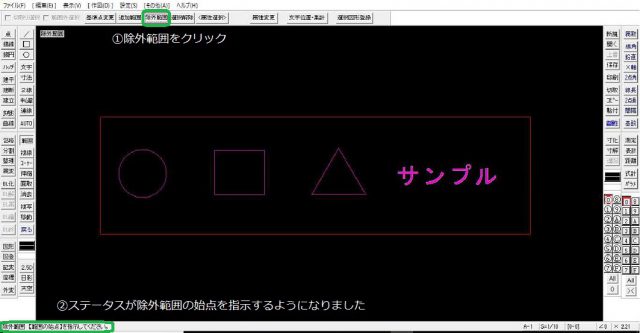

範囲指定した後に出てくるメニューの中から「除外範囲」をクリックします。

「除外範囲」をクリック



指定範囲から外したい□と△を同じように範囲指定します。

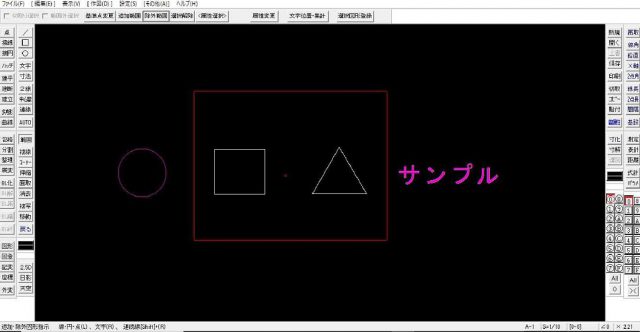

指定範囲から外したい□と△を同じように範囲指定



□と△が赤字ではなくなり、〇と文字だけが選択されている状態になりました。除外と同じように、範囲指定した後から追加指定することも出来るので、今度はその方法を説明していきます。

指定範囲の追加方法

上図で□と△を指定範囲より除外としましたが、指定範囲の追加の操作を利用して再度、□と△を範囲指定してみます。

除外の時と同様に「追加範囲」をクリックします。

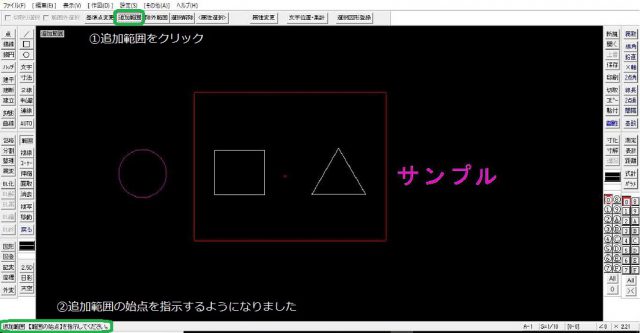

「追加範囲」をクリック



指定範囲に追加したい□と△を同じように範囲指定します。

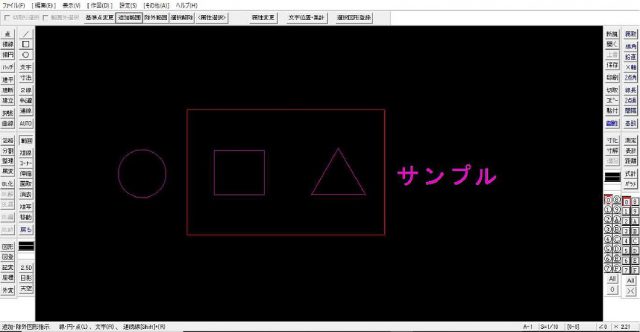

指定範囲に追加したい□と△を同じように範囲指定



□と△が赤くなり、範囲指定されたことになりました。

除外と追加でも、文字を含むor含まないで右クリックを使い分けましょう!

図形の移動をしよう

図形の選択が出来たら、実際に移動操作をしてみます。

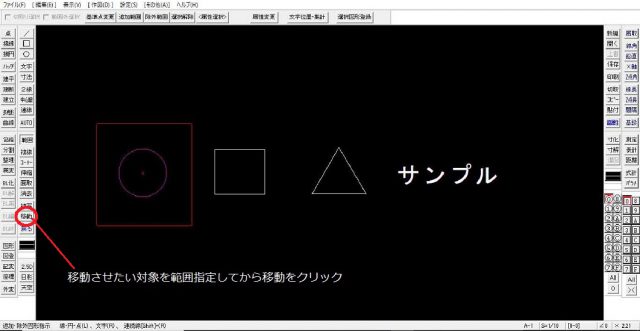

〇を△の上ぐらいに移動させます。先ずは上記のやり方で〇のみを範囲指定します。次に移動のブロックをクリックします。

移動のブロックをクリック

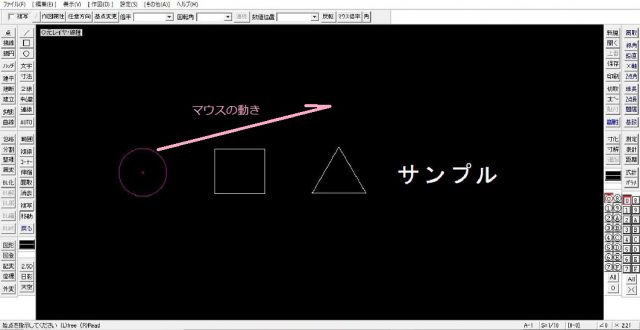

範囲指定した対象がマウスの動きに合わせて作業領域内を動き回るので、△の上までマウスを持ってきて左クリックをしましょう。

△の上までマウスを持ってきて左クリック

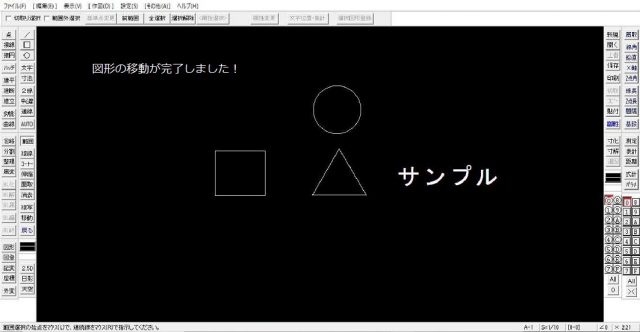

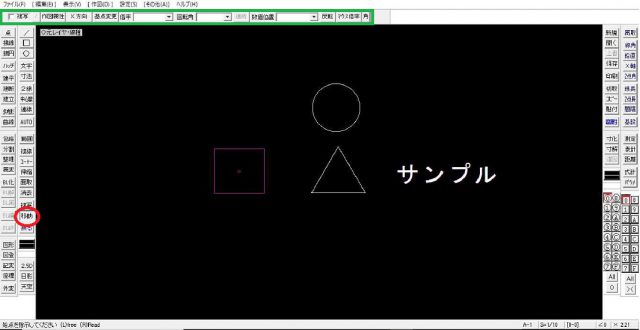

完成図



これで移動は出来ました。

この移動時にサイズや角度を変えて移動する事も出来ます。移動時に表示される下記メニューバーにて移動のオプション作業が可能です。

移動のオプション作業が可能



このメニューバーに基づき説明をしていきます。

複写・・・チェックを入れると移動ではなく複写コマンドとなります。移動はその名の通り、図形が指定された位置まで移動します。複写は選択していた対象と同じ図形を指定の位置にコピーします。

つまり、
「移動」は選択元の図形がそのまま移動する
「複写」は選択元の図形が移動する訳ではないのでその場に残る

作図属性・・・移動や複写を行う際の属性設定を行います。

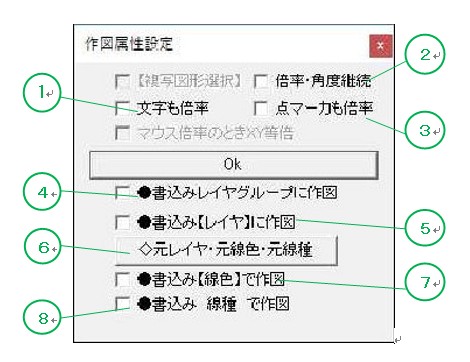

作図属性設定

文字サイズを指定の倍率に合わせて縮小、拡大します
他のコマンドを行い、また移動コマンドに戻ってきた際に、それまでに設定していた移動時の倍率と角度をリセットせずに継続します
点マーカーを指定の倍率に合わせて縮小、拡大します
移動させる対象を元レイヤグループの元レイヤに作図します
移動させる対象を現在の書込みレイヤグループの元レイヤに作図します
実行で書込みレイヤグループの元レイヤの元線色・元線種で作図します
現在の書込み線色で作図します
現在の書込み線種で作図します

上記はレイヤを使い分けて作図する際に有効になる設定です。

レイヤについては別途説明しますが作図する際のシートのようなものです。これを使い分けることで、例えば図形のみのシート、文字のみのシート、補助線のみのシートなど分けてあげれば編集や管理をやり易くする事が出来ます。

任意方向・・・クリックする度に X方向→Y方向→XY方向 と切り替わります。図形を移動する際の制限を掛けるか掛けないかの設定です。

任意方向・・・マウス操作に合わせて任意に移動する場所を決める事が出来ます。

X方向
・・・マウス操作をどのように動かしても水平方向にのみ移動します。

Y方向
・・・マウス操作をどのように動かしても垂直方向にのみ移動します。

XY方向
・・・マウス操作をどのように動かしても水平と垂直方向にのみ移動します。

基点変更
・・・対象の図形のどの部分を基点にマウスでキャッチするかを変更します。

他図形との接続を有効に出来るように、適宜右クリックで端部を基点にしてしまいましょう!

倍率・・・図形の縮尺を設定します。(横倍率 , 縦倍率)の入力方法です。(2,3)と入力すれば横方向に2倍、縦方向に3倍に拡大されます。小数点の入力で縮小倍率です。

回転角
・・・回転角度を入力して、図形を回転させます。

数値位置
・・・図形を数値指定して移動させます。(横方向 , 縦方向)の入力方法です。(50,100)と入力すれば作業領域内の右方向に50mm、上方向に100mm移動します。左方向と下方向に移動させたい場合はマイナス数値の入力で反映されます。

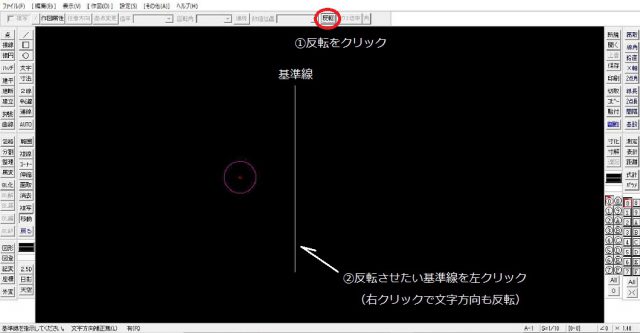

反転・・・一つの基準線を軸に図形を反転移動します。

反転

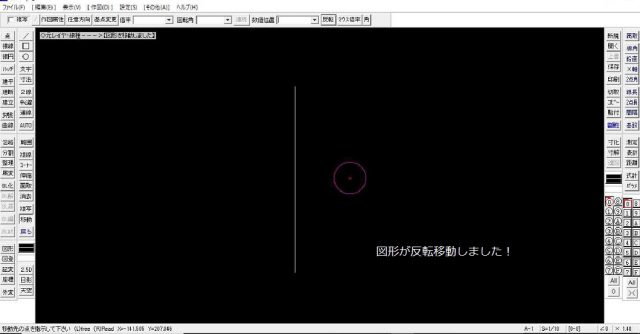

完成図



マウス倍率・・・図形の縮尺をマウスホイールを使用して任意に縮小・拡大します。

・・・図形の角度をマウスの動きに合わせて任意に角度を付けます。

複写コマンドを使い分けよう

上記で少し出てきましたが、複写をする場合も移動と同じ考えで操作をしましょう。違いは元図形がその場に残るか残らないかの違いです。

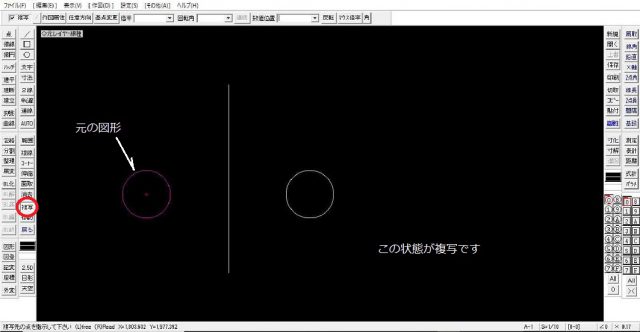

複写コマンド
