『Jw_cad』の使い方 | 線長・線角の測定方法

Jw_cad では図形の線長や角度を測定することができます。既出の図形の一部を踏襲して作図をしようとしたり、単純に線の長さを調べようとする際に有効な操作です。以下よりその測定方法を記載していきます。



JW-CADの基礎知識

※タップで各カテゴリページが開きます。




JW-CADを学ぶ・極める本

職工所スタッフ厳選のよく売れているJW-CADの本を集めてみました。下の記事では、専門性や参考度などをランキング化(★5つ)して紹介。「 JW-CADの本おすすめ人気ランキング10選 」も参考に‼

↓タップしてAmazonで確認する↓



img src=”https://ir-jp.amazon-adsystem.com/e/ir?t=archestamazon-22&language=ja_JP&l=li1&o=9&a=4767822130″ width=”1″ height=”1″ border=”0″ alt=”” style=”border:none !important; margin:0px !important;” />






線長を測定しよう

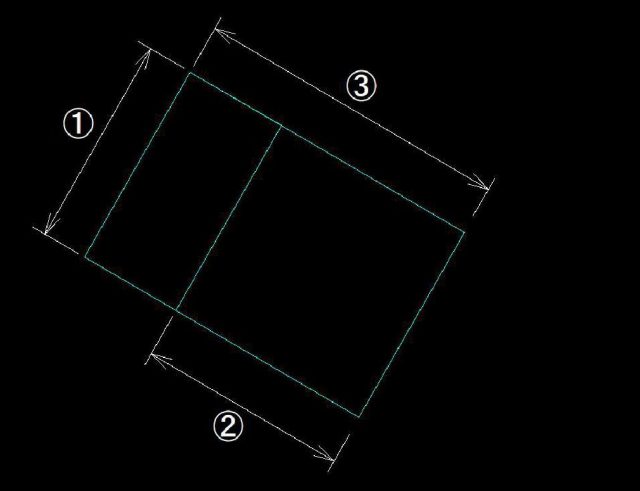

 例えば下の図の各①~③までの線の長さを測定してみます。

①~③までの線の長さを測定

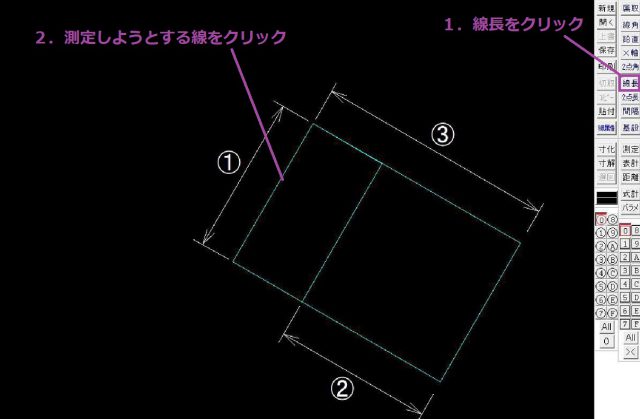

まずは線の測定をできる状態にするために「線長」をクリックします。その後、線の長さを測定しようとする対象の線をクリックします。

「線長」をクリック

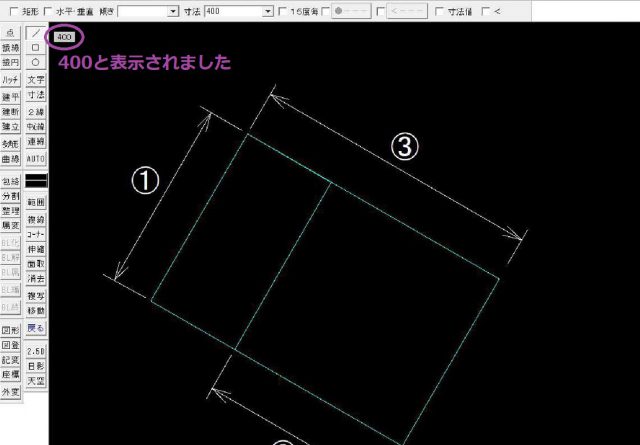

すると、画面左上に  と表示されます。

400と表示される

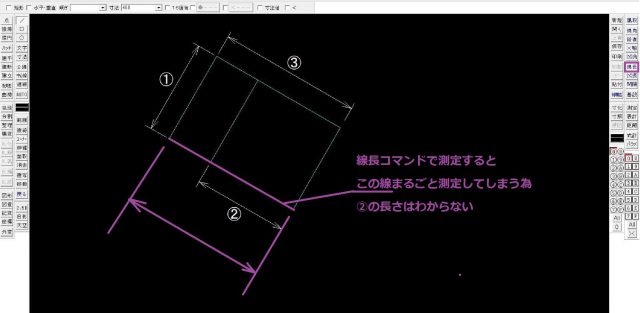

測定した①の線長が400であることが判りました。次に②の線長を測定してみます。ただ、この線を「線長」コマンドで測定すると線まるごと測定してしまうため正しく②の長さが測定出来ません。

②の線長を測定

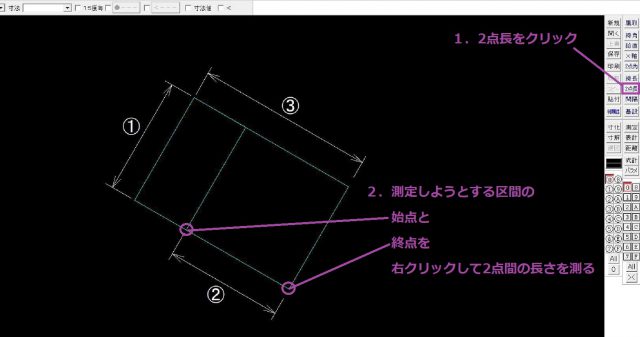

こういった場合は「2点長」というコマンドを使うと測定することが出来ます。

「2点長」をクリック

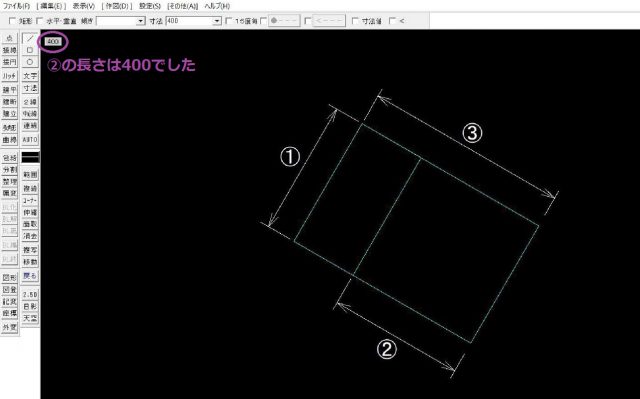

左上に  と表示されたので②の長さは400と判りました。

②の長さは400とわかる

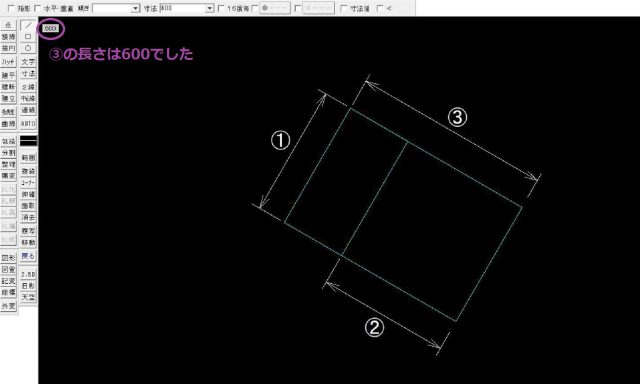

線一本まるごとを測定しようとする場合は「線長」、任意の区間を測定しようとする場合は「2点長」と使い分けて長さを測定することが可能です。この要領で③の寸法も測定できますが、この場合は「線長」でも「2点長」でもどちらでも構いません。(因みに測定すると600長さでした)

③の長さは600とわかる



ただし気を付けないといけないのは、見た目は一本の線でも2本の線と線とをつなげている場合があります。この場合に「線長」で測定すると見た目一本の線長ではなくそれぞれ一本の線の長さが測定されることになります。



線角を測定しよう

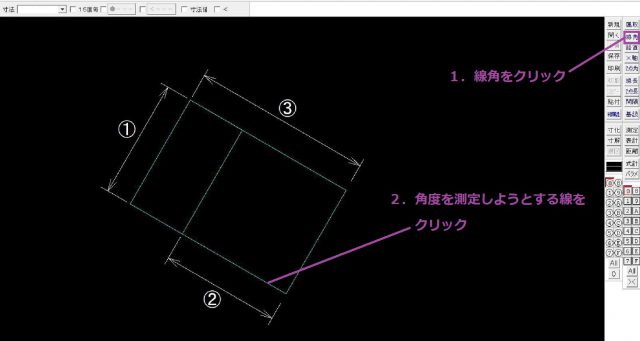

線の長さを測定できたように、その線の角度を測定することも可能です。②の角度を測定してみます。やり方は長さ測定と同様に、まずは「線角」をクリックして、測定したい線をクリックすればOKです。

線角」をクリック



すると左上に  と表示されました。②の線角度はー30°ということが判りました。

②の線角度はー30°とわかる



同じ角度で線を引く必要があるケースには必須の作業です。
