『Jw_cad』の使い方 | エクセルへの貼り付け方法

Jw_cadで作成した図面を別の誰かに渡す際に、相手側で中身を確認するためにはJw_cadが必要となり、拡張子に対応出来るソフトがないと開くことは出来ません。そんな時のためにも図面データを別のソフトで確認できると非常に便利です。

今回は扱いやすいソフトの一つとしてMicrosoftOfficeのエクセルを利用した方法を説明します。

操作本を横に置いておきたい人は、職工所スタッフが厳選したJW-CADソフトのお役立ち本をご紹介してますのでご覧ください。

JW-CADの基礎知識

※タップで各カテゴリページが開きます。




JW-CADを学ぶ・極める本

職工所スタッフ厳選のよく売れているJW-CADの本を集めてみました。下の記事では、専門性や参考度などをランキング化(★5つ)して紹介。「 JW-CADの本おすすめ人気ランキング10選 」も参考に‼

↓タップしてAmazonで確認する↓



img src=”https://ir-jp.amazon-adsystem.com/e/ir?t=archestamazon-22&language=ja_JP&l=li1&o=9&a=4767822130″ width=”1″ height=”1″ border=”0″ alt=”” style=”border:none !important; margin:0px !important;” />






CADデータを別ファイルに置き換えよう

エクセルにCADデータを貼り付けるという作業になります。

但し、そのままでエクセルに貼り付ける事は出来ないので、一度CADデータを貼り付けできるような別データに換えてしまいましょう。

エクセルにCADデータを貼り付ける

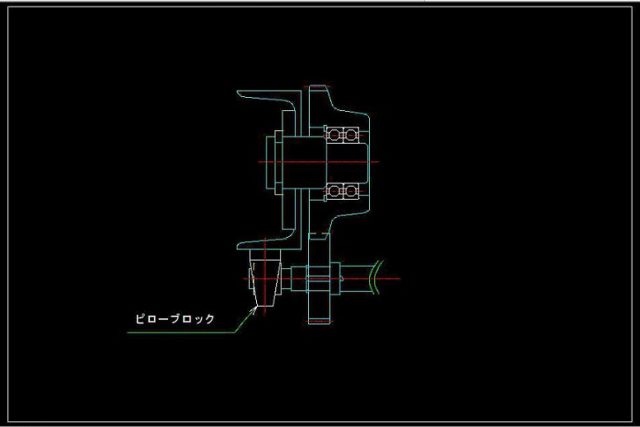

上の図をエクセルで確認出来るよう処理していきます。エクセル上に挿入しようとするデータはPDF形式では不可なのでJPEG形式で対応します。

まず上の図面データをJPEG形式に変換して保存します。ここでCubePDFというソフトを利用します。

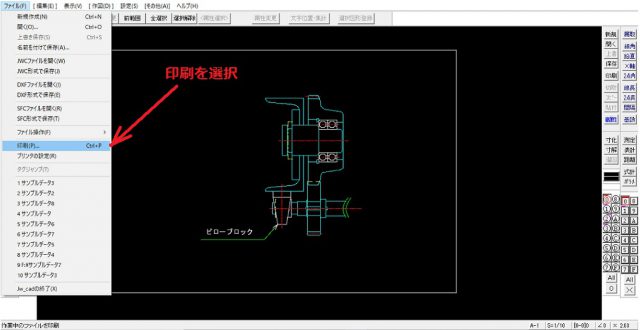

ファイル → 印刷をクリックします。

印刷をクリック

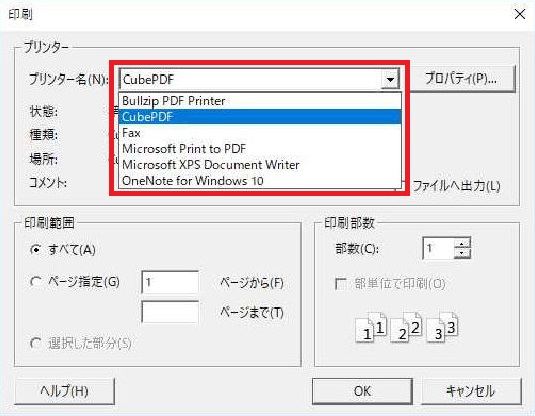

印刷のダイアログが表示されるので、「CubePDF」というプリンタを選択します。

「CubePDF」というプリンタを選択



CubePDFを選択して印刷を進めていくと以下のCubePDFダイアログが表示されます。

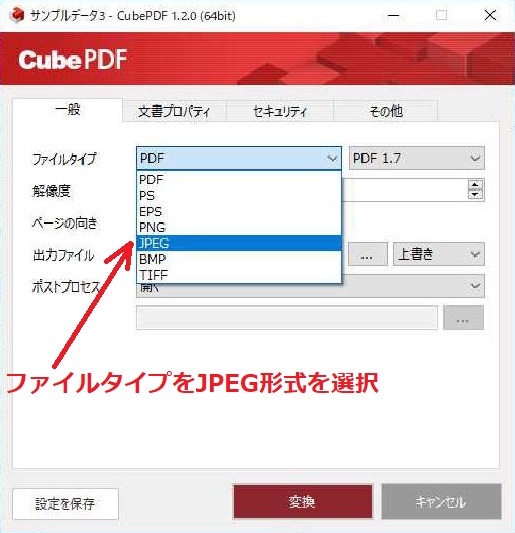

JPEG形式をクリック



ここでファイル形式を選択する事が出来るのでJPEG形式をクリックします。

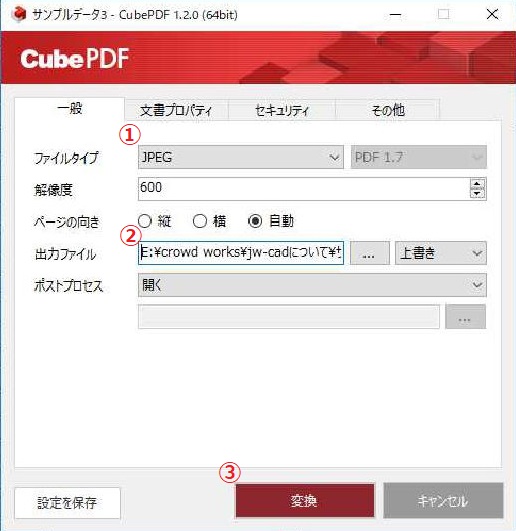

変換をクリック



① JPEG形式になっている事を確認します
② 出力先(JPEG形式で保存されるフォルダ)を確認します
③ 最後に変換をクリックします

これでJPEG形式で指定のフォルダに保存されたことになります。※確認のため指定のフォルダを覗いてみます。

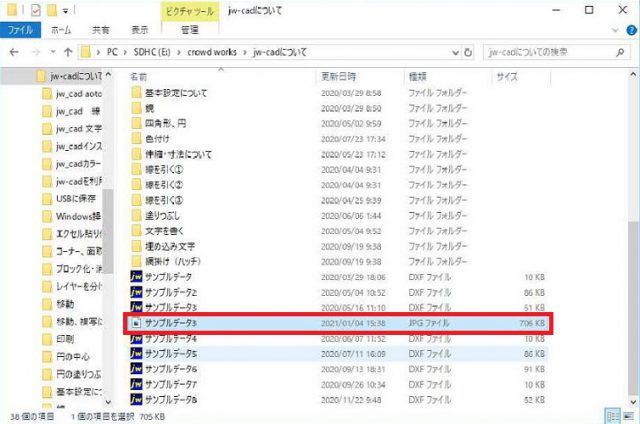

指定のフォルダの確認



正常にJPEG形式での保存が完了しました。これを用いてエクセルに貼り付けを実行してみます。

エクセル上にCADデータを挿入しよう

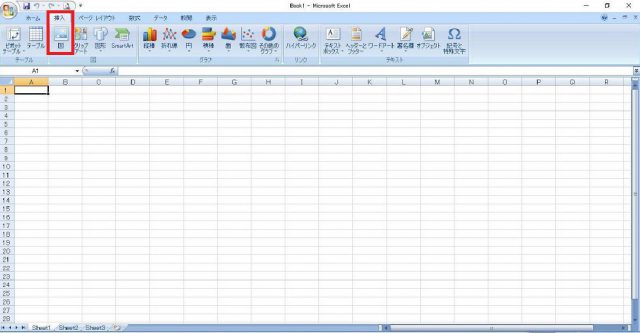

次にCADデータを貼り付けしたいエクセルを開き、挿入→図をクリックします。

図をクリック



エクセルはバージョンによって画面構成が違う場合があります

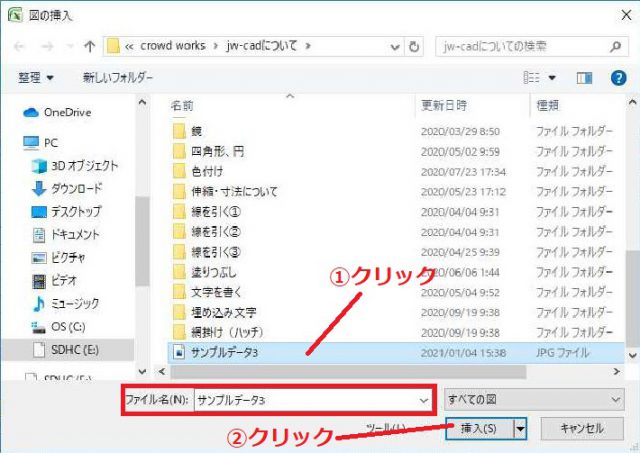

JPEG形式にて保存した先のフォルダを選択して、その中にある貼り付けしたいデータを選んで挿入します。

貼り付けしたいデータを選択

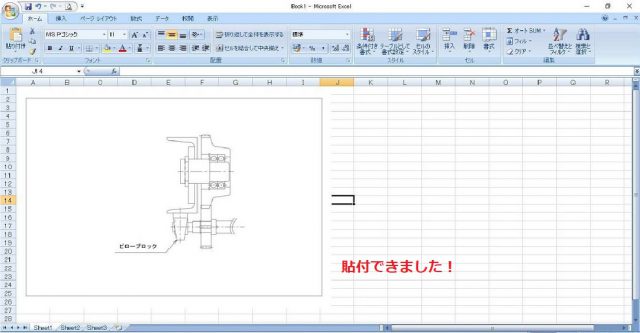

完成図



これでエクセルにCADデータを挿入する事が出来ました。場合によってはトリミングなどして調整してみてください。
