『Jw_cad』の使い方 | クロックメニュー

クロックメニューとはマウスを利用して各コマンドを実行させる機能です。

メニューバーを利用しなくてもコマンド実行できるので、覚えて慣れていけば普段の操作よりも効率的になります。クロックというその名の通り時計盤の時間に見立てて操作します。

JW-CADの基礎知識

※タップで各カテゴリページが開きます。




JW-CADを学ぶ・極める本

職工所スタッフ厳選のよく売れているJW-CADの本を集めてみました。下の記事では、専門性や参考度などをランキング化(★5つ)して紹介。「 JW-CADの本おすすめ人気ランキング10選 」も参考に‼

↓タップしてAmazonで確認する↓



img src=”https://ir-jp.amazon-adsystem.com/e/ir?t=archestamazon-22&language=ja_JP&l=li1&o=9&a=4767822130″ width=”1″ height=”1″ border=”0″ alt=”” style=”border:none !important; margin:0px !important;” />






クロックメニューの操作方法

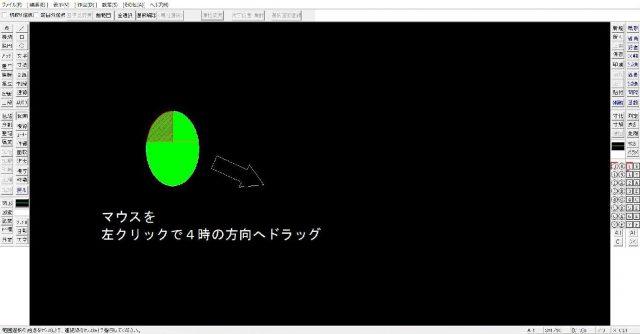

クロックメニューは作業領域内でマウスをドラッグすることで実行できます。例えば「範囲選択」のコマンドをクロックメニューで実行します。

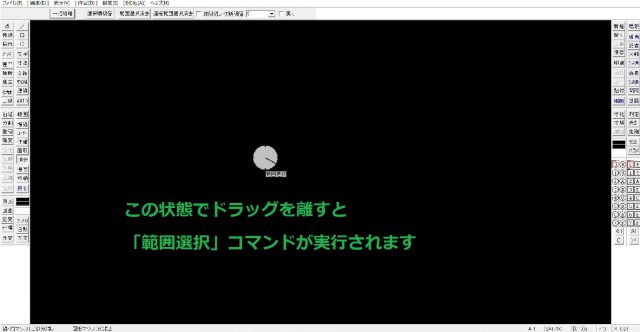

そうすると下図のようにクロックメニューが表示されます。



クロックメニューの種類

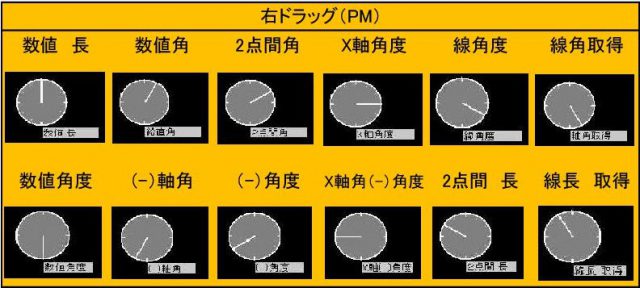

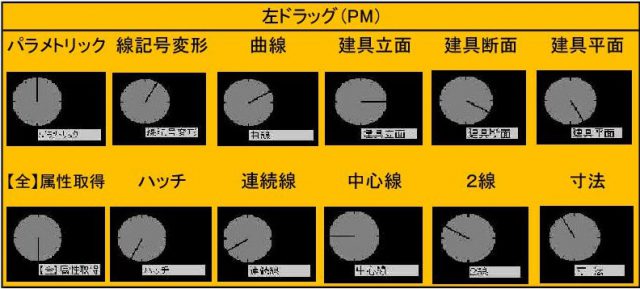

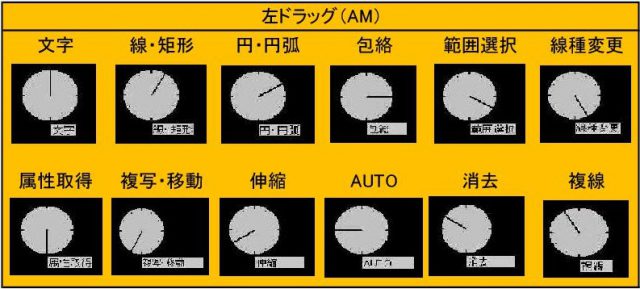

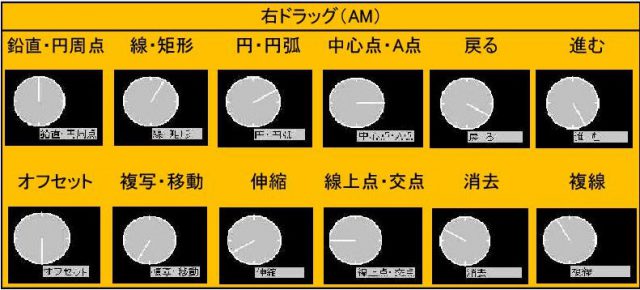

クロックメニューは「AM状態」「PM状態」の2種類の状態があります。

それぞれの状態にコマンドが割り当てられており、それを左ドラッグ、右ドラッグで使い分けすることが可能です。

クロックメニューの操作は「左 AM6時」というような言い方をします。



AM/PMの切り替え方法

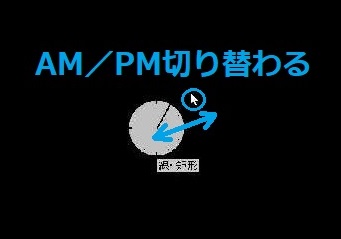

AMとPMの切り替え方法です。

表示されたクロック表示の中に一度マウスポインタを入れて、再度クロック表示の外に出すとAM⇔PMが切り替わります。



クロックメニューキャンセル方法

クロックメニューをキャンセルする方法です。

表示されているクロック表示の中にマウスポインタを入れるとキャンセルコマンドになるので、その状態でドラッグを離します。
