『Jw_cad』の使い方 | おすすめ設定

jw_cadを使用するにあたっては事前に各種設定を済ませておきましょう。

ここではいろいろな設定がある中で便利・有用になるおすすめの設定を紹介していきます。

おすすめ設定

各種設定を行う際には基本設定から行います。

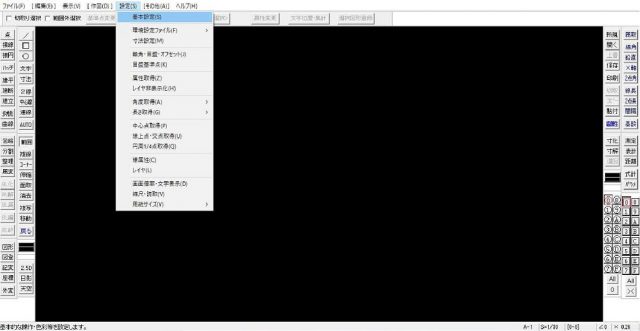

メニューバー【設定】→【基本設定】より操作画面に入ります。

【基本設定】より操作画面に入る

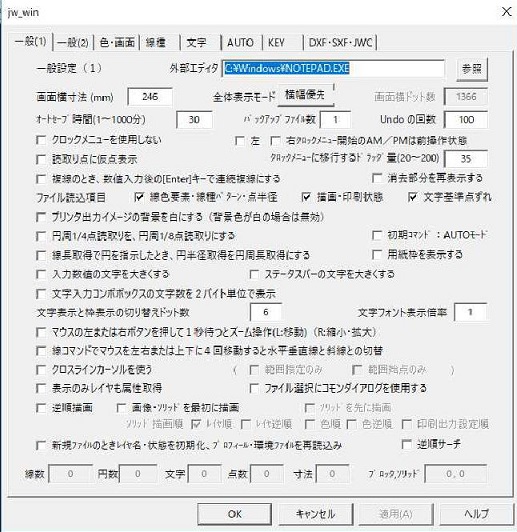

下のダイアログが表示されます。各種設定はいずれもここで行います。

各種設定はいずれもここで行う



①背景色変更

デフォルトでは背景色が白色なので、これを黒色に変えてしまいます。

【色・画面】→【背景色:黒】をクリックします。

【背景色:黒】をクリック

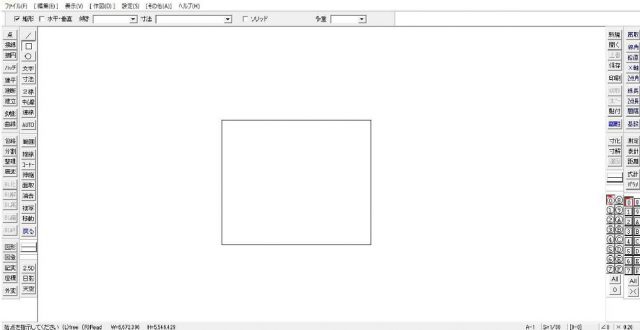

<背景色白>

背景色白

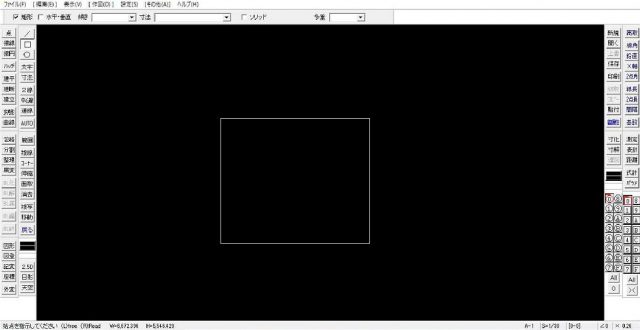

<背景色黒>

背景色黒



②画面移動を矢印キーで

矢印キー(↑↓←→)を押すだけで画面移動が一瞬で行えます。

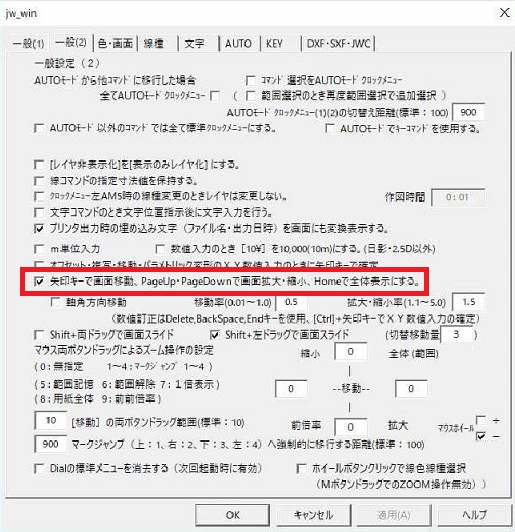

【一般(2)】→【矢印キーで画面移動、・・・】の項目にチェックを入れます。移動率もその下の数値変更で任意に設定可能です。

【矢印キーで画面移動、・・・】の項目にチェック



③画面縮小拡大をマウスホイールで

「矢印キーで画面移動」と同様に一瞬で縮小・拡大操作が行えます。

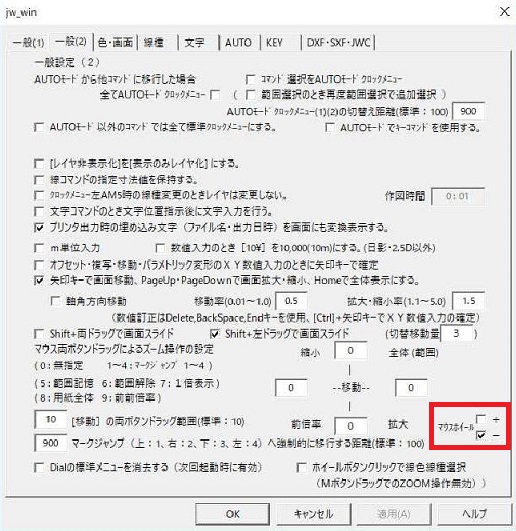

【一般(2)】→【マウスホイール + or -】にチェックを入れます。

【マウスホイール + or -】にチェック



+と-どちらにチェックを入れてもマウスホイール操作が有効になります。ホイールをどちらに回せば縮小・拡大するかの違いだけです。

④マウスホイールをクリックで線色線種ダイアログを表示

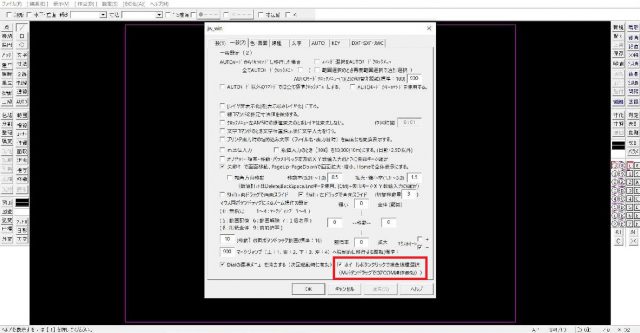

【一般(2)】→【ホイールボタンクリックで線色線種選択】にチェックを入れます。

【ホイールボタンクリックで線色線種選択】にチェック

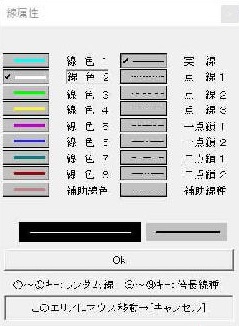

マウスホイールボタンをクリックで下記のダイアログを一発で表示させます。

マウスホイールボタンをクリック



⑤ファイルの自動保存

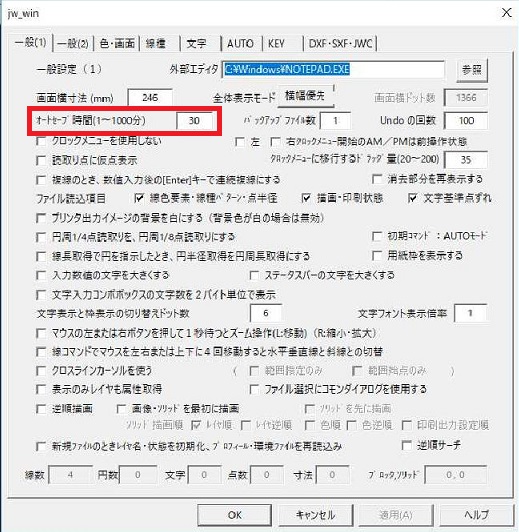

【一般(1)】→【オートセーブ時間(1~1000分)】に数値を入力します。

【オートセーブ時間(1~1000分)】に数値を入力



この時間毎にファイルを自動保存してくれる機能です。自動保存されたファイルは保存先:現在開いているファイルが格納されている同じフォルダ

保存名:【自動保存】〇〇〇〇.jw$

で保存されます。
