図面作成した後は紙として印刷しましょう。
最近は紙ベースとしてではなくPDFとして出力したりする事も多いと思います。
今回はその出力方法について説明していきます。
印刷をしよう

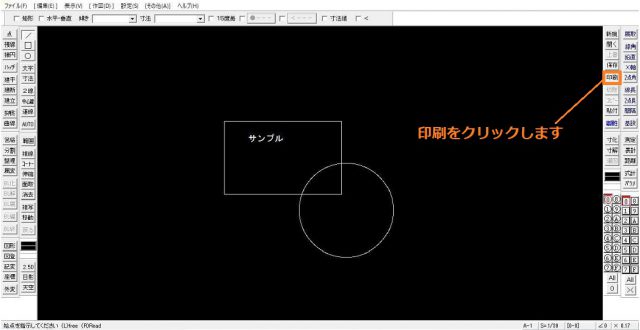

印刷するにあたって、まずは「印刷」コマンドを選択します。

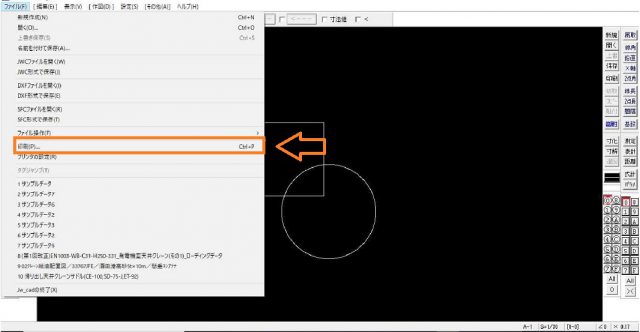

上図より、または下図のようにファイル操作からも実行可能です。

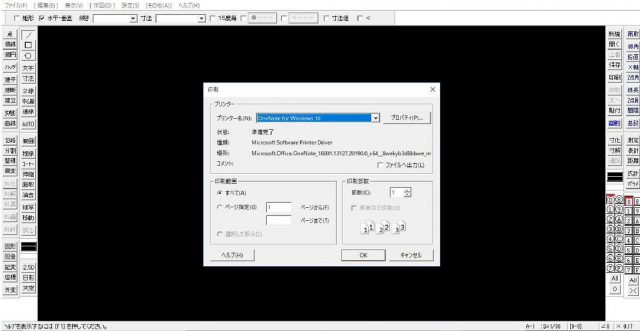

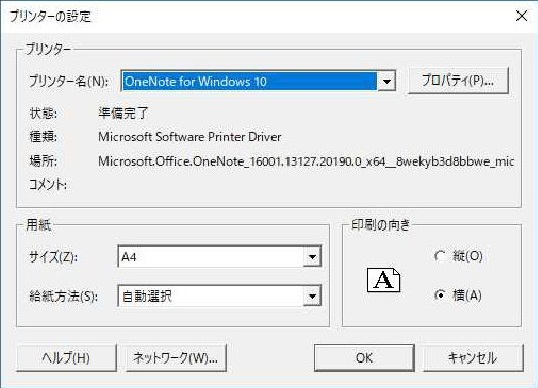

印刷コマンドを実行すると、下図のように「印刷ダイアログ」が表示されます。
使用するプリンタの選択など印刷設定を行い「OK」をクリックします。

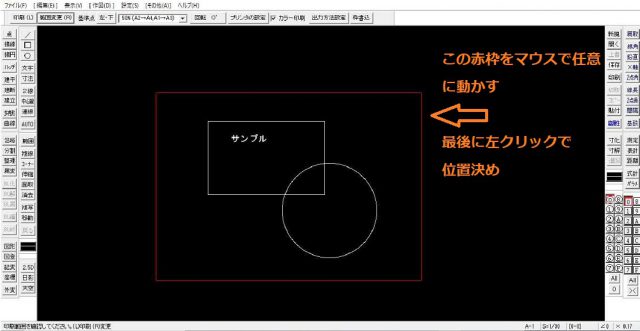

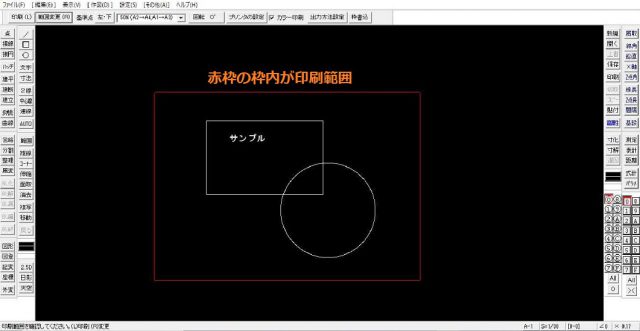

すると、印刷の範囲が赤枠で表示されます。
このまま印刷を進めると、赤枠の範囲内にある図形と文字が印刷されるようになります。
印刷範囲を決めたら、上記同様に最後に左クリックで「印刷」に進みましょう。
「印刷」の実行を行います。
「印刷範囲」の変更を行います。
印刷範囲である「赤枠の基準点」を変更します。クリックの度に「左下→中下→右下→左中→中中→右中→左上→中上→右上」と基準点を変更します。
「印刷サイズ」を変更します。(赤枠のサイズが変わります)
「▼プルダウン」をクリックすればいろいろなサイズに変更可能です。
印刷範囲（赤枠）を「回転」する事が出来ます。クリックする度に0°→ 90°→ -90°と変更されます。簡単に言えば縦向き印刷、横向き印刷の設定ですね

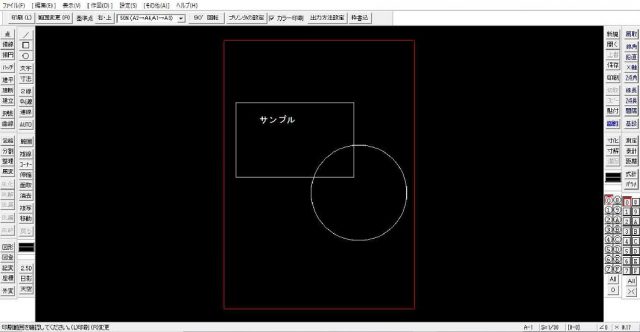

90°回転させた印刷範囲
再度「プリンタ設定」のダイアログを表示します。
チェックを入れると「カラー印刷」に対応します。チェックが入っていないとモノクロ印刷です。

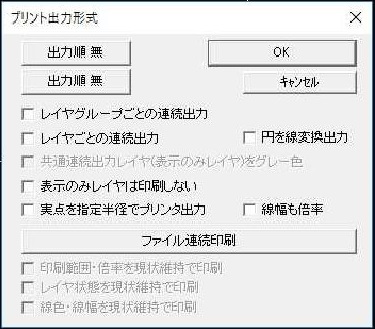

データ出力に対しての「設定ダイアログ」を表示します。

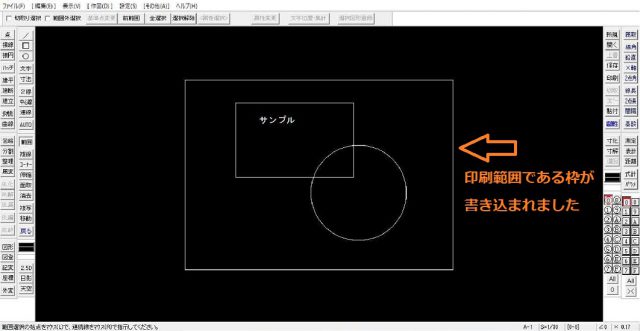

作図中でも「印刷範囲」がわかるように、赤枠の表示を実際に図形として書き込みます。（通常は赤枠は印刷コマンド実行時にしか表示されません）
枠書込をすると印刷範囲を意識して作業に掛かれます
