細分割

[かな] さいぶんかつ [英語] subdivision

細分割とは、メッシュオブジェクトによる、分割のことをいいます。メッシュオブジェクトをスムーズ化することにより、細分割数を増やす事ができます。



細分割



細分割使用例

主にメッシュを細かく分割する際に使用します。

  • モデリング時、ラフモデルを制作後、細かいディテールを詰めていく際に使用する機会が多い
  • ハードサーフェスモデリングを行う際には非常に使用頻度が多い



細分割の使い方

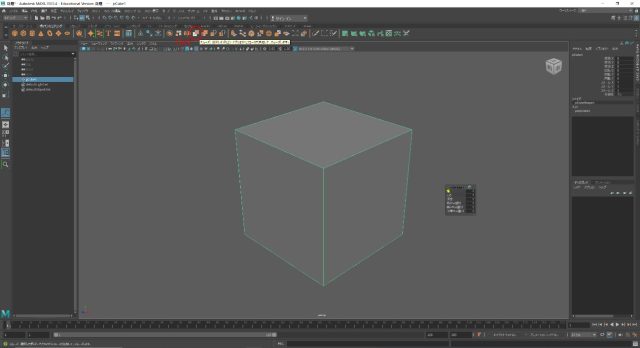

 ここでは、細分割の使い方を解説していきます。四角いキューブを作成します。球を作りたいので、今回は三回細分割を行っていきましょう。

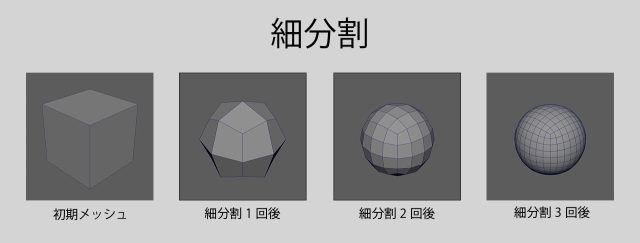

細分割



細分割を行うことで、メッシュのエッジがスムーズされます。

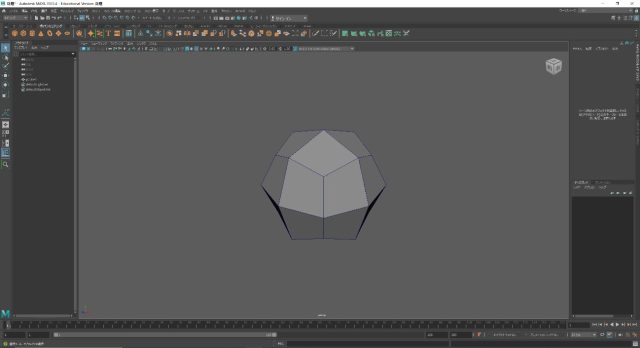

細分割一回目

細分割二回目

細分割三回目



細分割を繰り返すと、とても滑らかなモデルに様変わりしますが、細分割の回数は各々の用途に合った回数を行いましょう。



ハードエッジを保持して細分化

通常、細分化はスムーズが行われますが、オプションを設定することでスムーズせず分割を行うことができます。先ず、シェルフ→モデリングからスムーズをダブルクリックします。



スムーズをダブルクリック

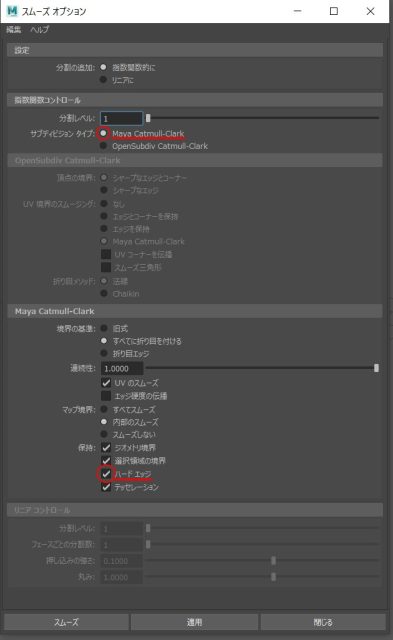

ダブルクリック後、スムーズオプションが出てきますので、上のほうのにあるサブディビジョンタイプを「Maya Catmull Clark」に切り替えます。次に、下のほうの「Maya Catmull Clark」より保持のハードエッジ項目にチェックを入れれば準備完了です。



ハードエッジにチェック



するとチェックを入れる前は球に近づいて行った立方体が、形を保ったまま分割されるのがわかると思います。

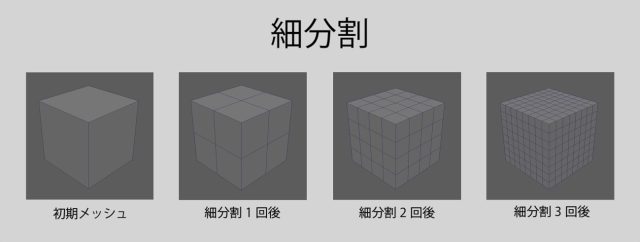

細分割(ハードエッジ保持適用)



今回は、MAYAにて説明しましたが、どの3Dソフトウェアにも関係しているので是非学んでみてください。
