マッピング

[かな] まっぴんぐ [英語] mapping

マッピングとは、3次元コンピューターグラフィックスにおいて、物体の表面に対し凸凹を加えたり、質感を変更することをいいます。



マッピング



ここではマッピングについて解説していきます。



マッピングの詳細

マッピングとは、3次元コンピューターグラフィックスにおいて、物体の表面に対し凸凹を加えたり、質感を変更することをいいます。面が持っている模様であったり、材質といった質感を表すための地紋であったり画像、パターンなどをテクスチャーと呼んでいます。テクスチャーを貼り付ける事を、テクスチャーマッピングと呼んでいます。



マッピングの詳細



MAYAで質感を変更しよう

質感の変更を試していきましょう。まず、SubstancePainterにてテクスチャを作成します。



テクスチャを作成

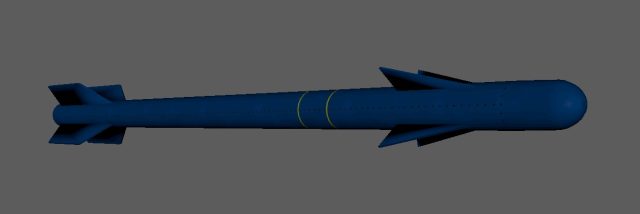

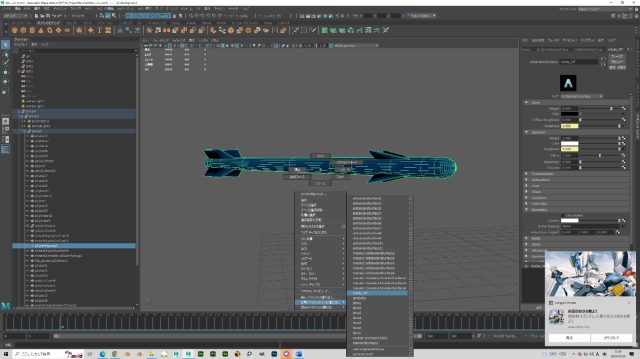

次にMaya上で新規メッシュを作成し、メッシュに新規マテリアルをアサインします。



メッシュを作成し、マテリアルをアサインする

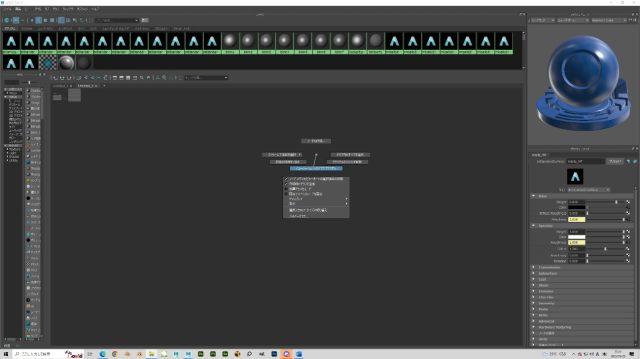

マテリアルのアサインが完了したら、ハイパーシェードを開いていきます。ハイパーシェードを開いたらメッシュを選択し、ハイパーシェード上で右クリック長押しで下側に出てくる〜を選択します。



ハイパーシェードを開く



次にテクスチャをインポートしていきます。エクスプローラでテクスチャの階層からハイパーシェード上へドラッグ&ドロップをします。



ハイパーシェードを開く

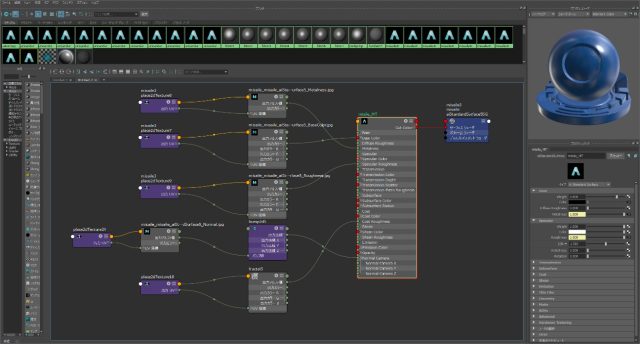

次に各種テクスチャをマテリアルの各種項目に繋いでいきます。

項目一覧

  • Basecolor・・・colorの項目に接続します
  • Roughnesses ・・・SpecularにあるRoughnessの項目に接続します
  • Metalness ・・・Metalnessの項目に接続します
  • Normal・・・Normalcameraの項目に接続します

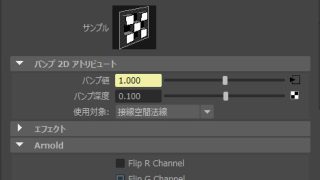

Basecolorはcolorを繋げば良いですが、Roughnessとmetallnessに関してはRGBの項目を開き、R要素だけを接続し、alpha is luminanceにチェックを入れます。そしてこちらはNormalもなのですが、カラースペースをRAWへ変更しArnoldの項目のFlip R ChannelとFlip G Channelのチェックをはずします。



テクスチャノードを繋ぐ

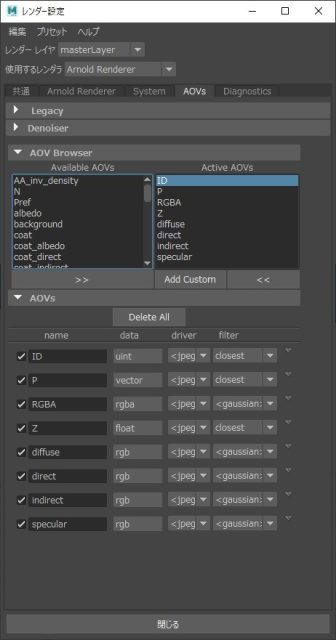

少しややこしいですが、これでテクスチャの設定は終わりです。それではレンダリングして確認していきましょう。今回各レンダリング要素に分けて見ていきたいので、AOVという物を使用します。レンダリング設定を開き、AOVの項目を開いたら下記の画像の様に要素を追加していきましょう。



AOVの各種要素を追加する

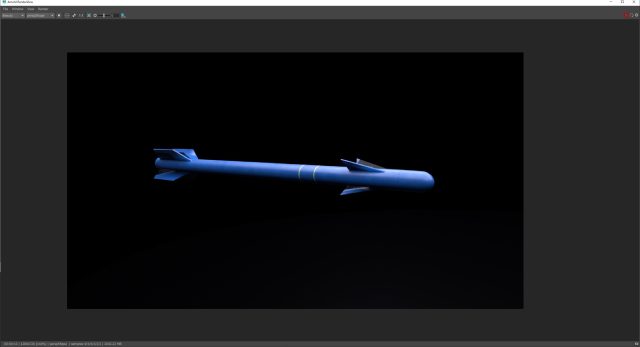

次にレンダービューを開き、左上の再生ボタンをクリックしレンダリングを開始します。



レンダリングを開始する

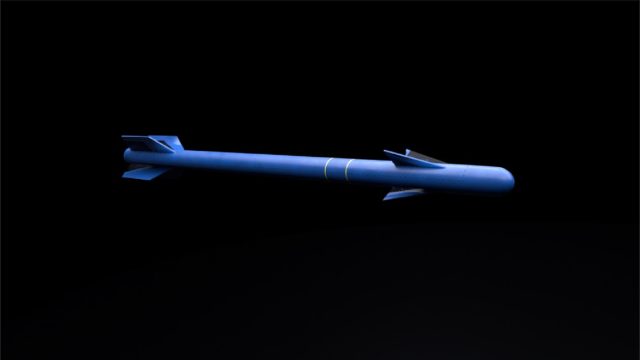

正常な結果を得られると、Roughnessの反射と模様が綺麗に映ると思います。



レンダリング結果



以上になります。
