バンプ マップ

[かな] ばんぷまっぷ [英語] bumpmap

バンプマップとは、オブジェクトにマップを施し、実際は平坦にもかかわらず、凹凸を作成したように見せかけるマップのことを言います。

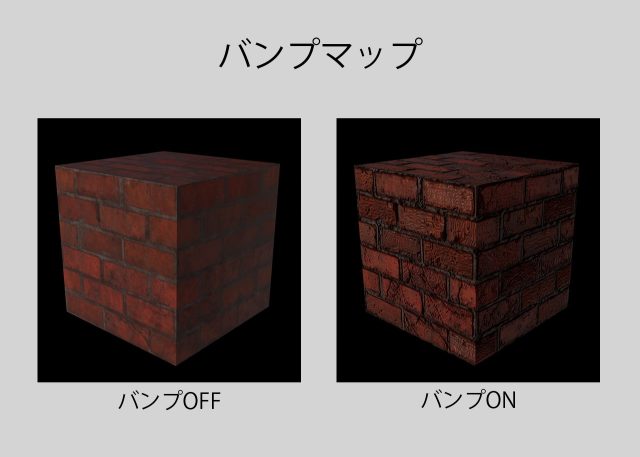

バンプマップ





バンプマップ使用例

疑似的に凹凸を表現する際に使用します。

  • メッシュの凹凸は、データ量が多い為データ量の制限があるゲームに使用されることが多い

※近年ではノーマルマップが主流ですので使う頻度は少なくなってきています。



バンプマップの使い方

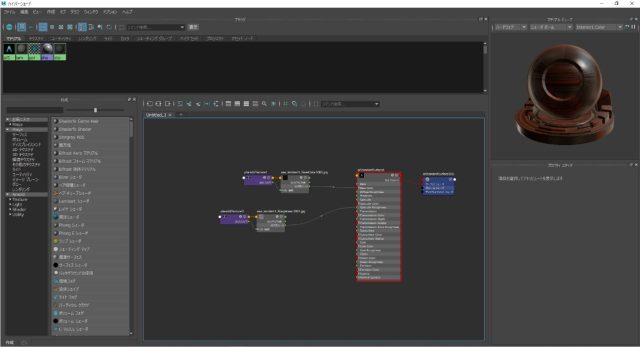

 ここでは、バンプマップの使い方を解説していきます。まず、ハイパーシェードウィンドウを表示しましょう。ステータスラインの丸に穴が開いたアイコンをクリックします。



アイコンをクリック

ハイパーシェード

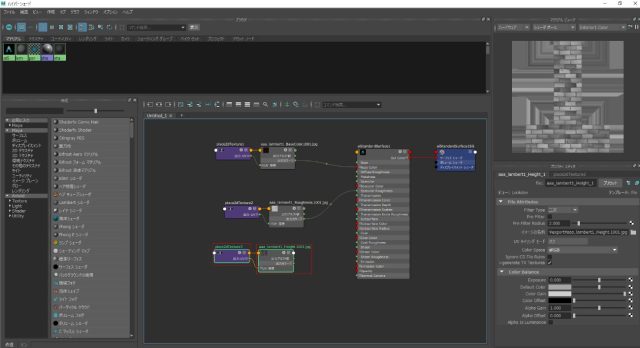

ハイパーシェードを開いたら、バンプテクスチャをノードが表示されているタブにドラッグ&ドロップします。すると赤枠のように二つのノードが追加されます。



テクスチャをドラッグ&ドロップ

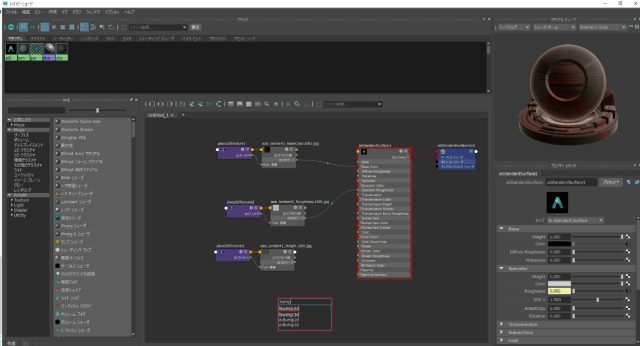

次にbump2dノードを追加していきます。ノードが表示されているタブにカーソルを持っていきTabを押します。すると検索欄が出てくるのでbump(バンプ)と検索し、クリックで追加します。



Bump2dノードを追加

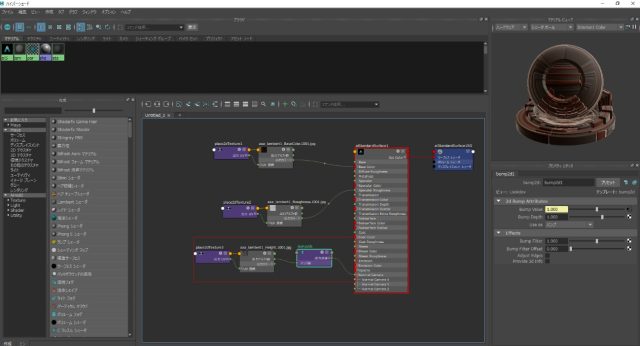

次にテクスチャノードをマテリアルにつないでいきます。テクスチャの出力アルファ値をbump2dのバンプ値につなぎ、最後にマテリアルのnormal cameraにつなぎます。



ノードをつなぐ

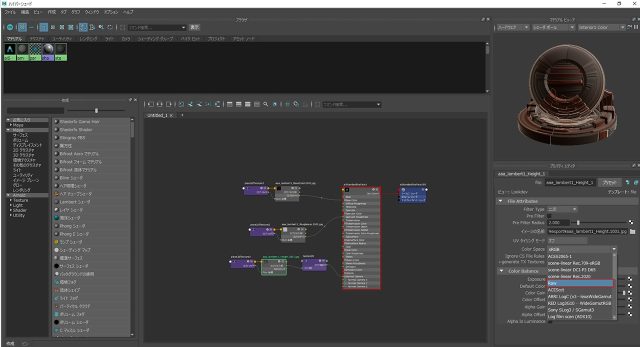

最後にテクスチャのカラースペースをRAWに変更とalpha is luminanceにチェックを入れましょう。テクスチャノードを選択し、プロパティエディターから変更します。



カラースペースをRawに変更

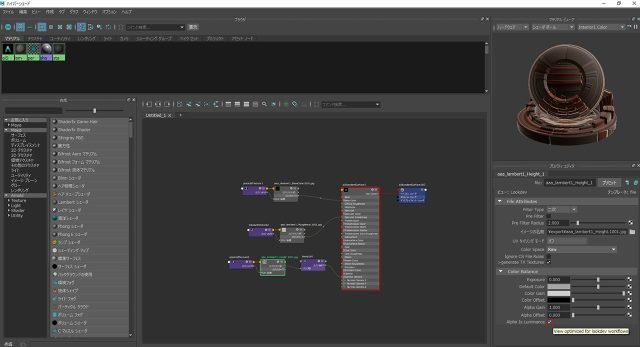

Alpha is luminanceにチェック



今回は、MAYAにて説明しましたが、どの3Dソフトウェアにも関係しているので是非学んでみてください。
